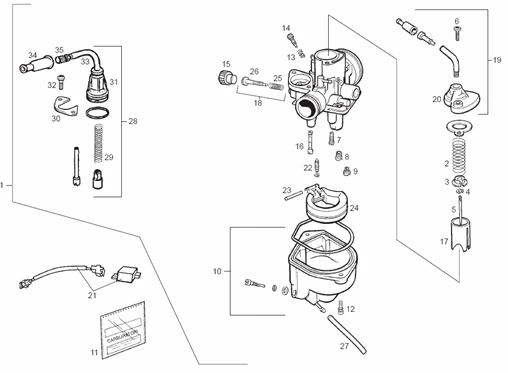

Vehicle Exploded View - DERBI GPR 50 RACING 2002 2ª EDICION DERBI

Moteur : 21 CARBURATEUR
Carburateur
Search
00H03218011 - ENSEMBLE CARBURATEUR.

1

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03224011 - ENSEMBLE CARBURATEUR.

1

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03240011 - CARBURATEUR GPR 00 WVTA

1

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03201071 - R-RESSORT VALVE ESS.

2

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03202071 - R-RESSORT VALVE ESS.

2

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

CONICAL PIN CLIP "PIAGGIO GENUINE PART" COMMON TO THE SCOOTER 50 CC RANGE -288873-

3

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

NEEDLE CIRCLIP FOR CARB "PIAGGIO GENUINE PART" COMMON TO ALL SCOOTER 50 cc -288872

4

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03204431 - R-AIGUILLE PULVERZ.

5

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03200061 - R-BOUL.SER.COUV.CHAMBRE MEL

6

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

CM106217 - MELANGEUR 211-GA

7

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03205421 - PULVERISATEUR

7

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03210031 - GICLEUR PRINCIPAL 98

8

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03211031 - JET MAX.69 GPR50R FR.

8

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G04103181 - GICLEUR MINIMUM.34

9

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

CM102107 - GICLEUR STARTER

9

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

847519 - CUVE

10

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03205201 - ENSEMBLE CUVE INFER.CARBUR.

10

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G04101771 - R-ENS. JOINTS CARBUR.

11

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03201091 - R-BOUL.SERG.VASE ESSENC.

12

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03200721 - R-RESSORT REG.AIR MIN.

13

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03200731 - R-VIS REG.AIR MIN.

14

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G04100741 - R-BOUTON VIS REGL.VALV.ESS.

15

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03201481 - GICLEUR DE RALENTI

16

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03202481 - GICLEUR DE RALENTI

16

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03203211 - BOISSEAU

17

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H04101131 - KIT VIS REG.VALV.ESS.

18

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03205231 - KIT COUVERCLE CARBURATEUR

19

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03201231 - R-COUV.CHAMBRE MELANGE VM.AU.4

20

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H06001151 - KIT CHAUFFE CARBURATEUR

21

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

CARB FLOAT BOWL - "PIAGGIO GENUINE PART" COMMON TO THE RANGE SCOOTER 50 2 stroke  -482916-

22

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

CARB FLOAT BOWL - "PIAGGIO GENUINE PART" COMMON TO THE RANGE SCOOTER 50 2 stroke  -482916-

23

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

CARB FLOAT BOWL - "PIAGGIO GENUINE PART" COMMON TO THE RANGE SCOOTER 50 2 stroke  -482916-

24

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

152608 - VIS

25

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

26

P2R reference P2R reference
Maker reference Maker reference
00H03702121 - TUBE

27

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03202711 - R-ENSEM. STARTER AUTOM.

28

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03202721 - R-RESSORT REG.AIR MIN.

29

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

CHOKE PLATE "PIAGGIO GENUINE PART" GILERA 50 SMT, RCR/APRILIA 50 SX, RX, RS  -00G03200551-

30

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03200391 - CORPS"STARTER"

31

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03200541 - R-BOULON SER.START.AUTOM.

32

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00H03200761 - TUBE CABLE GAZ

33

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00G03201561 - R-CAPUCHON CABLE ESS

34

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1

00F03200021 - R-ENS.VIS-TENDEUR DE CABLE ESS

35

P2R reference P2R reference
Maker reference Maker reference
More information

Quantity required : 1
