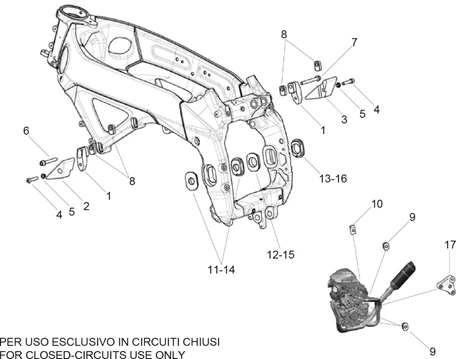

Chassis : 02.010 ENSEMBLE DE CHÂSSIS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/565/RSV4_APRC_2012-2013_02.010.PNG)
1 |
SUPPORT SILENTBLOC |
||||||
|
1 |
SUPPORT SILENTBLOC |
||||||
|
2 |
SILENTBLOC |
||||||
|
3 |
SILENTBLOC |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/2/img/71842.jpg)
4 |
AP8150236 - VIS More informationQuantity required : 2 |
||||||
|
5 |
DOUILLE |
||||||
|
6 |
AP8150392 - VIS More informationQuantity required : 1 |
||||||
|
7 |
AP8150286 - VIS More informationQuantity required : 1 |
||||||
|
8 |
BLOQUE SUPP.MOTEUR |
||||||
|
9 |
DOUILLE |
||||||
|
10 |
Insert M10 attache arr. sup. |
||||||
|
11 |
DOUILLE |
||||||
|
12 |
DOUILLE |
||||||
|
13 |
DOUILLE |
||||||
|
14 |
DOUILLE |
||||||
|
15 |
DOUILLE |
||||||
|
16 |
DOUILLE |
||||||
|
17 |
Patte |
