Eclatés de véhicule - MOTO GUZZI 65 GT 650 1987-1989
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

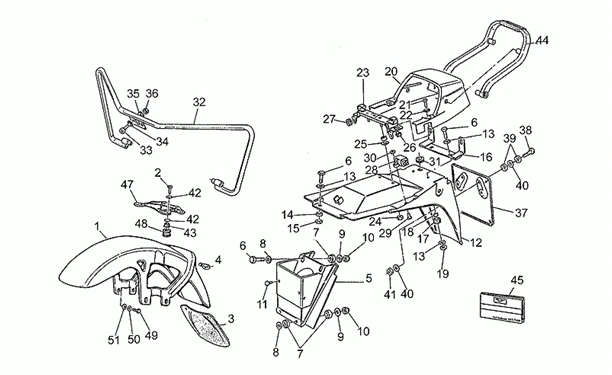

Chassis : 33.13 GARDE-BOUE AV-AR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/459/65_GT_650_1987-1989_33.13.PNG)
1 |
Garde-boue Av. |
||||||
|
2 |
GU98230845 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
3 |
GU27436920 - PARE BOUE AR. Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU28659740 - OEILLET Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
Bavette anti-éclaboussures |
||||||
|
6 |
GU98054320 - VIS M6X20 Plus d'informationsQuantité requise : 6 |
||||||
|
7 |
GU93110060 - CAOUTCHOUC Plus d'informationsQuantité requise : 8 |
||||||
|
8 |
GU95000206 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
GU95100141 - RONDELLE 6,5X20X2 Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
GU92630106 - ECROU M6X1 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/6/8/0/img/129680.jpg)
11 |
TAMPON BEQUILLE LATERLE ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU19705900 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/3/img/73553.jpg)
13 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206- Plus d'informationsQuantité requise : 6 |
||||||
|
14 |
GU93110082 - CAOUTCHOUC Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
GU92630106 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
SUPPORT |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/3/6/1/img/132361.jpg)
17 |
CAOUTCHOUC PASSE FIL (8X18) ORIGINE PIAGGIO COMMUN A LA GAMME -GU91551086 Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
GU91180607 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
GU92630106 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
CARENAGE ARR |
||||||
|
21 |
VIS |
||||||
|
22 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206- Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
SERRURE |
||||||
|
24 |
GU92602205 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
GU95000205 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
GU92660501 - ECROU EN CAGE Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU91551082 - CAOUTCHOUC Plus d'informationsQuantité requise : 2 |
||||||
|
28 |
GU27468720 - SERRURE AVEC CLES Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU98290511 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
30 |
GU92602205 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
|
||||||
|
32 |
GU23450210 - PARE-CHOC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/8/7/img/133187.jpg)
33 |
VIS BTR (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98682420 Plus d'informationsQuantité requise : 2 |
||||||
|
34 |
GU95021108 - RONDELLE ELASTIQUE Plus d'informationsQuantité requise : 2 |
||||||
|
35 |
GU95004208 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
|
36 |
GU92602208 - ECROU M8X1,25 Plus d'informationsQuantité requise : 2 |
||||||
|
37 |
Porte-plaque |
||||||
|
38 |
GU98052220 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
39 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/0/3/img/132703.jpg)
40 |
RONDELLE PLATE (5.25X14X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95100059 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/0/0/img/132500.jpg)
41 |
ECROU AUTOBLOQUANT/NYLSTOP (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU92630105 Plus d'informationsQuantité requise : 4 |
||||||
|
42 |
GU90706092 - JOINT TORIQUE Plus d'informationsQuantité requise : 8 |
||||||
|
43 |
DOUILLE |
||||||
|
44 |
POIGNEE |
||||||
|
45 |
|
||||||
|
47 |
|
||||||
|
48 |
VIS COLLONNETTE |
||||||
|
49 |
GU98054420 - VIS M8X20 Plus d'informationsQuantité requise : 4 |
||||||
|
50 |
GU95000208 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/3/2/img/131932.jpg)
51 |
RONDELLE ELASTIQUE (8X15X0.3) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61270300 Plus d'informationsQuantité requise : 4 |
