Eclatés de véhicule - APRILIA AF1 FUTURA 125 1990-1992
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

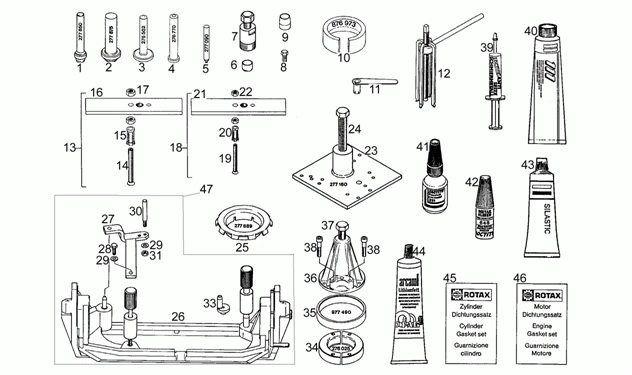

Moteur : 2 OUTILLAGE SPECIAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/232/AF1_Futura_125_1990-1992_2.PNG)
1 |
Oil seal drift-balance shaft; |
||||||
|
2 |
Tampon montage complet; |
||||||
|
3 |
Tampon montage complet |
||||||
|
4 |
Tampon montage complet |
||||||
|
5 |
AP0277090 - OIL SEAL DRIFT-TACHO-SHAFT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
CAPPUCCIO PROTEZIONE |
||||||
|
7 |
AP0276807 - OUTIL ARRACHE VOLANT Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AP0241965 - VIS 8 X 30 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP0277970 - DOUILLE GUIDAGE; Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
Collier de serrage |
||||||
|
11 |
AP0276041 - CHIAVE FRIZIONE 11MM Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP0277180 - KIT EXTRACT. ROUL. Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP0276360 - MANCHON EXTRACTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
Tige filetée |
||||||
|
15 |
AP0276360 - MANCHON EXTRACTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP0276390 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
AP0242091 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
EXTRACTEUR A ROULEM (PL) |
||||||
|
19 |
Tige filetée |
||||||
|
20 |
Douille fendue |
||||||
|
21 |
AP0276390 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
AP0242200 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
=0277162 =0277162 |
||||||
|
24 |
AP0940755 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
OUTIL EMBRAYAGE |
||||||
|
26 |
AP0277917 - OUTIL SUPPORT MOT.CPL; Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
Adaptateur cpl |
||||||
|
28 |
AP0940590 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
AP0250311 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
30 |
Tige filetée |
||||||
|
31 |
AP0242209 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
Douille excentrique |
||||||
|
34 |
AP0276025 - DEMI-CLAVETTES Plus d'informationsQuantité requise : 2 |
||||||
|
35 |
Bague |
||||||
|
36 |
AP0876298 - EXTRACTEUR COMPLET Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
AP0940755 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
AP0840681 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
39 |
AP0297434 - LOCTITE ANTI SEIZE Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
AP0897161 - MOLYKOTE Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
AP0899785 - LOCTITE VIOLET Plus d'informationsQuantité requise : 1 |
||||||
|
42 |
AP0899788 - LOCTITE VERTE Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
AP0297385 - SILASTIC Plus d'informationsQuantité requise : 1 |
||||||
|
44 |
AP0897330 - GRAISSE LITHIUM Plus d'informationsQuantité requise : 1 |
||||||
|
45 |
AP0293317 - POCHETTE JOINTS H.M 123 Plus d'informationsQuantité requise : 1 |
||||||
|
46 |
Pochette joints |
||||||
|
47 |
Kit outil |
