Eclatés de véhicule - PIAGGIO VU APE CALESSINO 0 Ape Calessino 200 E4 Model Year 2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

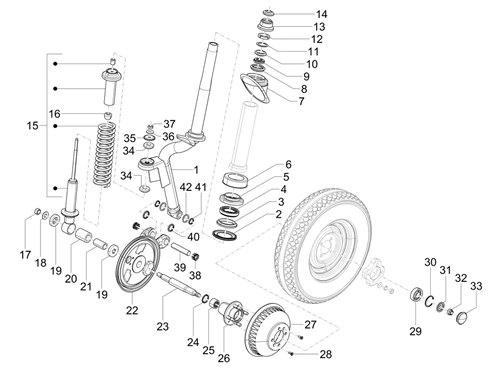

Suspensions - roues : 04.01 FOURCHE/TUBE DIRECTION - ENSEMBLE BUTÉE DIR.
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/858/Ape_Calessino_200_E4_Model_Year_2019_04.01.png)
1 |
B076920 TUYAU DE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
109066 RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
567993 CONE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
662422 BILLE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
567992 BUTEE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
109064 CUVETTE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
109265 MANCHON Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
567990 CONE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
662423 BILLE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
567991 DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
108873 BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
10887451 DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
604758 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
604759 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
B008117 AMORTISSEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/5/7/9/img/111579.jpg)
16 |
TAMPON AMORTISSEUR AVANT ORIGINE PIAGGIO TRIPORTEUR APE 50 1980>2018, APE CALESSINO 2013>, APE CLASSIC 1992> -075708 Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
568095 ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
087067 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
643539 ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/1/1/3/img/112113.jpg)
21 |
BAGUE AMORTISSEUR AVANT ORIGINE PIAGGIO TRIPORTEUR APE COMMUN A LA GAMME -109117 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
B024113 FREIN AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
643772R SUPPORT POUR DISC PORTE-CHAUSSURES Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
196302 BAGUE ETANCHEITEE Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
125289 ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
B077465 FRONT HUB SA Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
B077245 BRAKE DRUM CAST IRON Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
812061656 VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/1/5/1/img/115151.jpg)
29 |
ROULEMENT (16X42X13) ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>, CLASSIC 2017> -30209R Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
567473 CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
180431 CUVETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/6/3/img/65663.jpg)
32 |
ECROU DE MOYEU ORIGINE PIAGGIO TRIPORTEUR APE -074521 Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
107871 BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/3/8/5/img/111385.jpg)
34 |
TAMPON AMORTISSEUR ORIGINE PIAGGIO TRIPORTEUR APE COMMUN A LA GAMME -074414 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/1/3/2/img/111132.jpg)
35 |
RONDELLE PLATE (10.5X38X3) ORIGINE PIAGGIO COMMUN A LA GAMME -567427 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/9/img/65419.jpg)
36 |
RONDELLE GROWER (10.6X17.6X5) ORIGINE PIAGGIO COMMUN A LA GAMME -016410 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/5/9/9/img/65599.jpg)
37 |
ECROU 10X1.25 ORIGINE PIAGGIO COMMUN A LA GAMME -021110 Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
107718 ASTUCCIO A RUL Plus d'informationsQuantité requise : 2 |
||||||
|
39 |
137235 PIVOT Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
JOINT ETANCHEITE DE FOURCHE ORIGINE PIAGGIO VESPA VINTAGE/TRIPORTEUR APE CALESSINO, CLASSIC -150579 Plus d'informationsQuantité requise : 2 |
||||||
|
41 |
008771 - BAGUE S00877100 Plus d'informationsQuantité requise : 2 |
||||||
|
42 |
006733 - JOINT Plus d'informationsQuantité requise : 2 |
