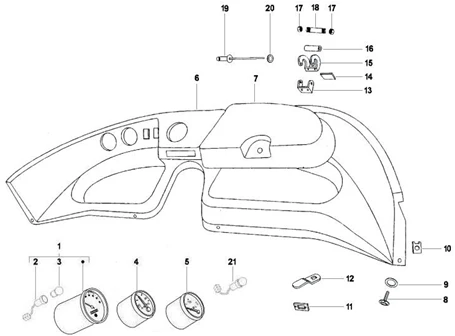

Guidon/direction : 03.02 GROUPE INSTRUMENTS - CRUSCOTTO
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/326/Ape_MP_601_Classic_2006-2007_03.02.PNG)
1 |
B023908 GROUPE INSTRUMENT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
604555 PORTE AMPOULE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AMPOULE TEMOIN 12V 2W |
||||||
|
4 |
632407 AMPEROMETRO Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
632408 JAUGE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
652013 - PLANCHE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
604548 COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/0/3/img/65403.jpg)
8 |
VIS AUTOTARAUDEUSE (4.2X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -015911- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/2/5/img/65425.jpg)
9 |
RONDELLE PLATE (4.5X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016670 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/4/img/72924.jpg)
10 |
ECROU TOLE (4.2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017408- Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
PLAQUETTE |
||||||
|
12 |
GIANCIO |
||||||
|
13 |
Support |
||||||
|
14 |
JOINT |
||||||
|
15 |
587815 CHARNIERE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
ENTRETOISE |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/5/9/img/65459.jpg)
17 |
ECROU (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -020104- Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
AXE POULIE |
||||||
|
19 |
567893 - RIVET Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/5/img/63775.jpg)
20 |
RONDELLE PLATE (4.3X8X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -003054 Plus d'informationsQuantité requise : 6 |
||||||
|
21 |
645285 WARNING INDICATOR LIGHT G Plus d'informationsQuantité requise : 1 |
