Eclatés de véhicule - DERBI BOULEVARD 100 Boulevard 100 4T 2010-2011 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/derbi.svg)

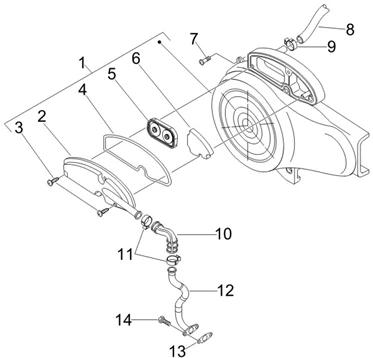

Moteur : 01.46 BOITIÎ AIR SECONDAIRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1135/Boulevard_100_4T_2010-2011_(EMEA)_01.46.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/2/9/2/img/69292.jpg)
1 |
CARTER DE REFROIDISSEMENT ORIGINE PIAGGIO 50 ZIP 4T, FLY 4T, LIBERTY 4T, VESPA LX 4T -843567 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/3/0/img/69030.jpg)
2 |
COUVERCLE DE BOITIER RECYCLAGE DE GAZ ORIGINE PIAGGIO 50 ZIP 4T, FLY 4T, LIBERTY 4T, VESPA LX 4T -832971- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/5/9/img/66559.jpg)
3 |
VIS CRUCIFORME (4X30) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -478533 Plus d'informationsQuantité requise : 3 |
||||||
4 |
832973 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/6/8/1/img/68681.jpg)
5 |
MEMBRANE/SOUPAPE DE BOITIER RECYCLAGE DE GAZ ORIGINE PIAGGIO 50 ZIP 4T, FLY 4T, LIBERTY 4T, VESPA LX 4T -82758R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/3/1/img/69031.jpg)
6 |
MOUSSE DE FILTRE A AIR SECONDAIRE ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -832972- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/2/img/66032.jpg)
7 |
VIS CRUCIFORME (5X16) ORIGINE PIAGGIO COMMUN LA GAMME -259151- Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
843525 - TUBE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/5/img/72865.jpg)
9 |
COLLIER (16.2MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001903- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/6/5/img/69065.jpg)
10 |
MANCHON RACCORD SECONDAIRE ORIGINE PIAGGIO 50 4T COMMUN A LA GAMME -833472 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/7/img/72867.jpg)
11 |
COLLIER SERRAGE DURITE (22.6) ORIGINE PIAGGIO COMMUN A LA GAMME -CM001905- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/6/6/img/69066.jpg)
12 |
TUYAU DE BOITIER DE RECYCLAGE DES GAZ ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC 4T 2 SOUPAPES -833473 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
849835 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/6/img/72706.jpg)
14 |
VIS BRIDE TH (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -B016426 Plus d'informationsQuantité requise : 2 |
