Eclatés de véhicule - APRILIA DORSODURO 900 E4 ABS 2017 (EMEA LATAM)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

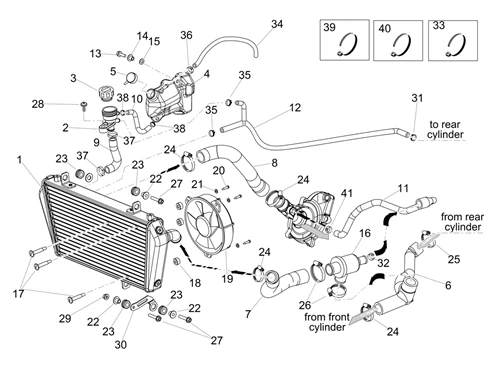

Installation refroidissement : 10.02 INSTALLATION REFROIDISSEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/938/Dorsoduro_900_E4_ABS_2017_(EMEA_LATAM)_10.02.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/7/0/6/img/42706.jpg)
1 |
RADIATEUR MOTO ORIGINE PIAGGIO APRILIA 750 DORSODURO 2008>, 900 DORSODURO 2017>, 750 SHIVER 2007>, 900 SHIVER 2017> -897162- Plus d'informationsQuantité requise : 1 |
||||||
2 |
AP8144644 - BOCCHETTONE CARICO ACQUA Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8102615 - BOUCHON * Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
856802 - RESERVOIR REFOIDISSEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
2B010567 - EXPANSION TANK PLUG Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
2B010567 - EXPANSION TANK PLUG Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
2B003862 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
2B003860 - TUYAU SOUPAP-RADIAT. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/7/5/3/img/42753.jpg)
8 |
DURITE/TUYAU RADIATEUR-POMPE ORIGINE APRILIA 750-900 DORSODURO, SHIVER -897414 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
851599 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
890496 - TUYAU ESSENCE D.7X11 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
2B003861 - TUBE SOUP.POMPE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/0/8/5/4/img/40854.jpg)
12 |
TUYAU DE PURGE ORIGINE APRILIA 750 SHIVER, DORSODURO -860328 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/2/img/71942.jpg)
13 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152279- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8221145 - "DOUILLE EN ""T"" *" Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/8/6/5/img/56865.jpg)
15 |
RONDELLE CAOUTCHOUC (10.5X20X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8220366 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/0/9/img/69109.jpg)
16 |
THERMOSTAT/CALORSTAT ORIGINE PIAGGIO 750-1200 DORSODURO 2010>, 750 SHIVER 2007>, 900 SHIVER 2017>, 1200 CAPONORD 2014>, 850 SRV 2012>/GILERA 800 GP 2007> -834232 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/6/6/img/71466.jpg)
17 |
TIGE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121464 Plus d'informationsQuantité requise : 3 |
||||||
|
18 |
AP8161083 - DISTANZIALE Plus d'informationsQuantité requise : 3 |
||||||
|
19 |
VENTILATEUR DE REFROIDISSEMENT ORIGINE APRILIA 750-900 DORSODURO, SHIVER -AP81249305 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/8/img/71848.jpg)
20 |
VIS CRUCIFORME (4.2X20) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150270 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/4/img/71844.jpg)
21 |
RONDELLE PLATE (5.5X15X1.6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150248- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/2/9/4/img/72294.jpg)
22 |
DOUILLE EN T (DIAMETRE INTERIEUR 6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8221023- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/4/img/71384.jpg)
23 |
CAOUTCHOUC/ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120030- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/8/3/img/72883.jpg)
24 |
COLLIER DURITE REFROIDISSEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM001924 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/3/5/5/img/55355.jpg)
25 |
COLLIER CLIC 290X8.9 ORIGINE APRILIA COMMUN A LA GAMME -AP8201409 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
CM226909 - COLLIER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/3/img/71943.jpg)
27 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152280- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/3/img/71933.jpg)
28 |
VIS BRIDE BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152246- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/8/img/71958.jpg)
29 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152299- Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
853458 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/9/7/img/71397.jpg)
31 |
COLLIER CLIC VERT (6.6X11X1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120446 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/1/0/7/img/45107.jpg)
32 |
COLLIER CLIC (23,5X8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101743 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/1/1/img/71411.jpg)
33 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,5X280MM ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120657 Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
AP8220402 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/5/img/72875.jpg)
35 |
COLLIER (14.5MM) SERRAGE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -CM001914 Plus d'informationsQuantité requise : 2 |
||||||
|
36 |
AP8102738 - COLLIER SERR. TUBE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/7/img/72867.jpg)
37 |
COLLIER SERRAGE DURITE (22.6) ORIGINE PIAGGIO COMMUN A LA GAMME -CM001905- Plus d'informationsQuantité requise : 2 |
||||||
|
38 |
COLLIER CLIC VERT (6.6X11X1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120446 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/0/0/img/71200.jpg)
39 |
COLLIER CLIC (20X8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102786 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/1/img/71171.jpg)
40 |
AP8102239 - COLLIER CLIC Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
CM226901 - COLLIER Plus d'informationsQuantité requise : 1 |
