Eclatés de véhicule - GILERA GP 800 Centenario 2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

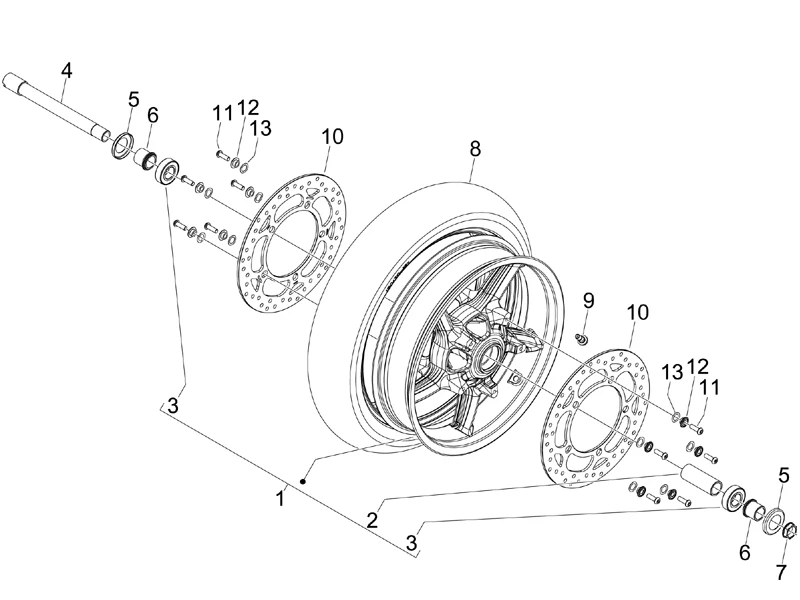

Suspensions - roues : 04.11 ROUE AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/176/GP_800_Centenario_2009-189.png)
1 |
649087 - ROUE AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
600711 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/1/2/img/139412.jpg)
3 |
ROULEMENT (25X52X15) ROUE MAXISCOOTER ORIGINE GILERA GP 800 AVANT/APRILIA SRV 850 AVANT/PIAGGIO 125 FLY ARRIERE, LIBERTY 125/ VESPA LX, LXV, S 125 -4789845- Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
ROULEMENT (25X52X15) ROUE MAXISCOOTER ORIGINE GILERA GP 800 AVANT/APRILIA SRV 850 AVANT/PIAGGIO 125 FLY ARRIERE, LIBERTY 125/ VESPA LX, LXV, S 125 -4789845- Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
600359 - AXE ROUE * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/5/4/img/67454.jpg)
5 |
600713 - GODET Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/5/3/img/67453.jpg)
6 |
ENTRETOISE DE ROUE AVANT ORIGINE PIAGGIO GILERA 800 GP/APRILIA 850 SRV -600712 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/3/2/img/67432.jpg)
7 |
ECROU AXE DE ROUE ARRIERE ORIGINE PIAGGIO GILERA GP 800/APRILIA 850 SRV -600354 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
PNEU 120 /70-R16" (DITTA MICHELIN) |
||||||
|
8 |
PNEU 120 / 70 -16" |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
9 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -597679- Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
650424 - DISQUE FREIN Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/6/6/img/67066.jpg)
11 |
VIS BTR TETE BOMBEE (8X25) ORIGINE PIAGGIO COMMUN A LA GAMME -564606 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/3/6/img/68136.jpg)
12 |
DOUILLE DE DISQUE DE FREIN AVANT ORIGINE PIAGGIO GILERA 800 GP/APRILIA 850 SRV -650083- Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/7/9/img/71479.jpg)
13 |
RONDELLE RESSORT (D12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121641- Plus d'informationsQuantité requise : 10 |
