Eclatés de véhicule - MOTO GUZZI GRISO 850 Griso V IE 850 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

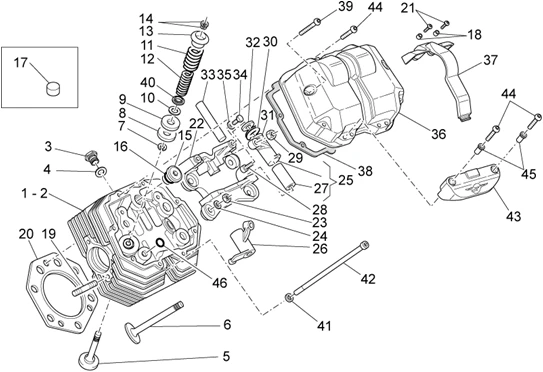

Moteur : 34.41 CULASSE ET SOUPAPES I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/491/Griso_V_IE_850_2006-2007_34.41.PNG)
1 |
GU05022131 - CULASSE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU05022231 - TETE G.GUIDES DESOUPAPES Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
976068 - TAPPO CANDELA Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/7/0/3/img/66703.jpg)
4 |
JOINT DE MANO OU DE VIDANGE ORIGINE PIAGGIO COMMUN A LA GAMME -486075- Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
GU05036131 - SOUPAPE D?ECHAPPEMENT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/8/5/5/1/img/128551.jpg)
6 |
SOUPAPE ADMISSION ORIGINE MOTO GUZZI BELLAGIO -GU05036030 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
GU90353016 - ANNEAU ELASTIQUE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/6/2/img/129162.jpg)
8 |
RONDELLE PLATE (14.2X31X1) ORIGINE PIAGGIO COMMUN A LA GAMME -GU13037200 Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
GU14037300 - RONDELLE Plus d'informationsQuantité requise : 10 |
||||||
|
10 |
GU01038730 - ROSETTA PER PIATTELLO Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/8/0/9/img/131809.jpg)
11 |
RESSORT EXTERNE DE SOUPAPE ORIGINE PIAGGIO MOTO-GUZZI 1200 BREVA, NORGE, SPORT, 940 BELLAGIO -GU37037405- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/8/1/0/img/131810.jpg)
12 |
RESSORT INTERNE DE SOUPAPE ORIGINE PIAGGIO MOTO-GUZZI 1200 BREVA, NORGE, SPORT, 940 BELLAGIO -GU37037605 Plus d'informationsQuantité requise : 4 |
||||||
|
13 |
GU01038060 - PIATTELLO SUP. Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/1/3/7/4/img/101374.jpg)
14 |
DEMI LUNE SOUPAPE ORIGINE MOTO GUZZI BELLAGIO, GRISO -GU01038160 Plus d'informationsQuantité requise : 8 |
||||||
|
15 |
BOUCHON OBTURATEUR USINAGE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU12022600- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/2/4/img/132224.jpg)
16 |
JOINT TORIQUE (20,24X2,62) ARBRE EMBRAYAGE OU BOUCHON HUILE DE CULASSE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU90706203- Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU05025331 - CAOUTCHOUC Plus d'informationsQuantité requise : 18 |
||||||
|
18 |
GU91110506 - BAGUE 5,2X7X6 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/8/1/7/img/132817.jpg)
19 |
GU96508040 - VIS SANS TETE Plus d'informationsQuantité requise : 4 |
||||||
|
20 |
GU03022055 - GUARNIZIONE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/5/img/71935.jpg)
21 |
VIS BTR TETE BOMBEE (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152268 Plus d'informationsQuantité requise : 4 |
||||||
|
22 |
GU14034865 - SUPPORT CULBUTEUR Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
GU92603010 - ECROU M10X1,5 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/8/0/img/129180.jpg)
24 |
RONDELLE PLATE (10.5X21X1) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU14018400 Plus d'informationsQuantité requise : 8 |
||||||
|
25 |
GU14030201 - CULBUTEUR D.COMPLET Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
GU14030401 - CULBUTEUR G.COMPLET Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU91111511 - BAGUE 15X18X43 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/3/1/1/img/129311.jpg)
28 |
VIS EMBRAYAGE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU17034050 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/0/8/7/img/129087.jpg)
29 |
ECROU REGLAGE CULBUTEUR ORIGINE MOTO-GUZZI MOTEUR 2 SOUPAPES PAR CYLINDRE -GU10034100 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/6/4/7/img/132647.jpg)
30 |
RESSORT DE CULBUTEUR ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU94322215- Plus d'informationsQuantité requise : 4 |
||||||
|
31 |
GU90118152 - RONDELLE Plus d'informationsQuantité requise : 8 |
||||||
|
32 |
GU10032700 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
|
33 |
GU12031800 - AXE CULBUTEUR Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/2/8/img/132928.jpg)
34 |
VIS M6X16 ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU98084316 Plus d'informationsQuantité requise : 4 |
||||||
|
35 |
GU95120065 - RONDELLE 6,5X11X2 Plus d'informationsQuantité requise : 4 |
||||||
|
36 |
GU06023500 - COUVRE-CULASSE Plus d'informationsQuantité requise : 2 |
||||||
|
37 |
GU06941000 - INSERT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/8/0/0/img/99800.jpg)
38 |
JOINT COUVERCLE DE CULASSE ORIGINE PIAGGIO MOTO-GUZZI 940 BELLAGIO, 1200 BREVA -976139- Plus d'informationsQuantité requise : 2 |
||||||
|
39 |
GU05025932 - VIS M6X50 Plus d'informationsQuantité requise : 8 |
||||||
|
40 |
GU01037030 - PIATTELLO INF. Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/5/3/img/132753.jpg)
41 |
RONDELLE AJUSTEMENT (10.5X18X0.8) ORIGINE MOTO GUZZI -GU95129180 Plus d'informationsQuantité requise : 4 |
||||||
|
42 |
976144 - VITE FISS TESTA M10X118 TCEI Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/8/9/4/2/img/128942.jpg)
43 |
PROTECTION BOUGIE DE COUVRE CULASSE GAUCHE/DROIT ORIGINE PIAGGIO MOTO-GUZZI 850 BREVA, GRISO, 1100 GRISO, 1200 SPORT -GU06023400- Plus d'informationsQuantité requise : 2 |
||||||
|
44 |
GU05025931 - VIS M6X35 Plus d'informationsQuantité requise : 12 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/8/1/img/132281.jpg)
45 |
BAGUE DOUILLE (6.2X8.4X17.2) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU91120617- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/5/8/3/7/img/125837.jpg)
46 |
JOINT DE SUPPORT CULBUTEURS ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI (MOTEUR 2 SOUPAPES PAR CYLINDRE) -GU90706094 Plus d'informationsQuantité requise : 8 |
