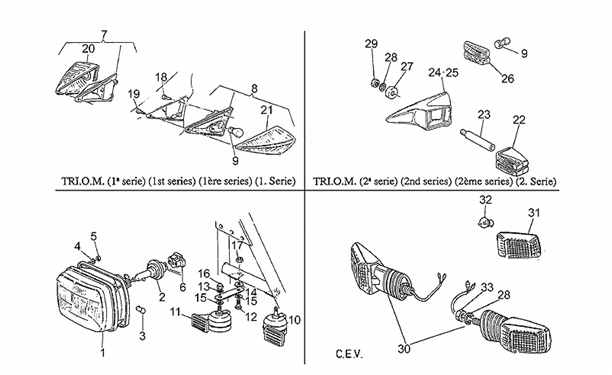

Chassis : 33.10 PHARE AV - CLIGNOTANTS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/494/Le_Mans_1000_1983-1994_33.10.PNG)
1 |
Feu avant |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/6/img/66256.jpg)
2 |
AMPOULE/LAMPE 12V 60/55W H4 ORIGINE PIAGGIO COMMUN A LA GAMME -292723 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/5/9/img/65759.jpg)
3 |
AMPOULE/LAMPE 12V 4W BA9S ORIGINE PIAGGIO COMMUN A LA GAMME -163015- Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU95021105 - RONDELLE EVENT. Plus d'informationsQuantité requise : 3 |
||||||
|
5 |
GU92602205 - ECROU Plus d'informationsQuantité requise : 3 |
||||||
|
6 |
GU14756255 - CONNECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
|
||||||
|
8 |
|
||||||
|
9 |
|
||||||
|
10 |
GU28743760 - AVERTISSEUR TON AIGU Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU28743761 - AVERTISSEUR TON GRAVE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/2/8/img/132928.jpg)
12 |
VIS M6X16 ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU98084316 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/2/4/img/131924.jpg)
13 |
RONDELLE RESSORT (6.7X11.8X0.4) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61013800 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU95100125 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
GU95000206 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
|
16 |
GU92630106 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU92781062 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
|
||||||
|
19 |
|
||||||
|
20 |
|
||||||
|
21 |
|
||||||
|
22 |
Clignotant arrière |
||||||
|
23 |
SUPPORT CLIGNOTANAV |
||||||
|
24 |
GU28574865 - COUVERCLE DE PROTEC Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
COUVERCLE DE PROTEC |
||||||
|
26 |
Vitre clignotant |
||||||
|
27 |
GU28753465 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
28 |
GU95022110 - RONDELLE EVENT. Plus d'informationsQuantité requise : 2 |
||||||
|
29 |
|
||||||
|
30 |
Clignotant AV |
||||||
|
31 |
GU23753710 - VITRE CLIGNOTANT Plus d'informationsQuantité requise : 2 |
||||||
|
32 |
GU93450127 - LAMPE (OU AMPOULE) 12V-10W Plus d'informationsQuantité requise : 2 |
||||||
|
33 |
GU92602410 - ECROU Plus d'informationsQuantité requise : 2 |
