Eclatés de véhicule - GILERA NEXUS 250 E3 2006
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

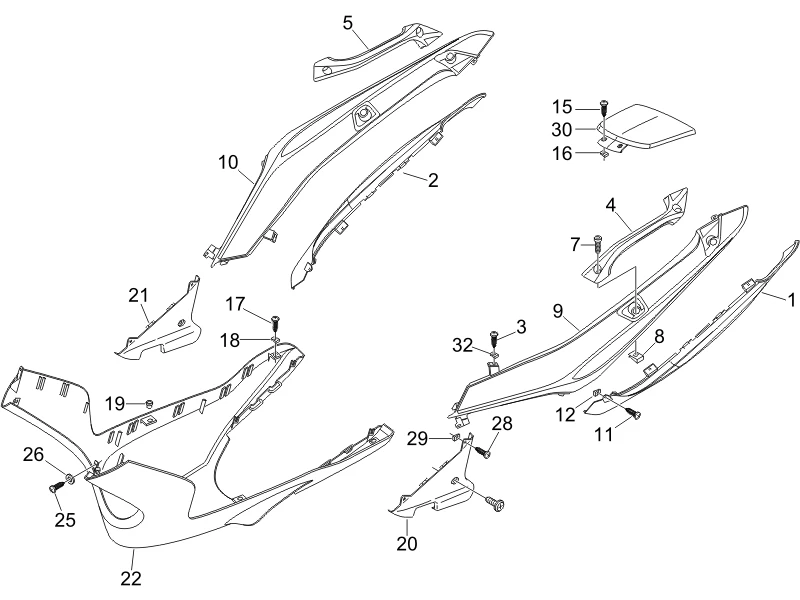

Châssis - parties plastiques - carrosseries : 02.32 COUVERTURES LATERALES - SPOILER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/180/Nexus_250_E3_2006-118.png)
1 |
COUVERTURE INFERIEUR GAU |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/6/8/img/67768.jpg)
1 |
COUVERTURE INFERIEUR ARRIERE GAUCHE ORIGINE PIAGGIO GILERA 125-250-300 NEXUS -624504000G Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
COUVERTURE INFERIEUR DR |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/6/9/img/67769.jpg)
2 |
COUVERTURE INFERIEUR DROITE ORIGINE PIAGGIO GILERA 125-250-300 NEXUS -624505000G Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
3 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 12 |
|||||||||
|
4 |
POIGNEE PASSAGER GAUCHE ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS -975043- Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
97504300DE - POIGNEE GAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
97504300F2 - POIGNEE GAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
97504300ND - POIGNEE GAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
97504300R7 - POIGNEE G Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/1/8/5/img/94185.jpg)
5 |
POIGNEE PASSAGER DROITE ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS -975044- Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
97504400DE - POIGNEE DR Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
97504400F2 - POIGNEE DR Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
97504400ND - POIGNEE DR Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
97504400R7 - POIGNEE D Plus d'informationsQuantité requise : 1 |
|||||||||
|
7 |
975840 - VIS Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/4/img/67114.jpg)
8 |
ECROU TOLE (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -575268- Plus d'informationsQuantité requise : 2 |
|||||||||
|
9 |
975056 - FLANC GAU * Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
97505600DE - FLANC GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
97505600F2 - FLANC GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/2/1/3/img/94213.jpg)
9 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS 2006>2008 NOIR 79/A -97505600ND- Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
97505600R7 - FLANC GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
975057 - FLANC DR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
97505700DE - FLANC DR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
97505700F2 - FLANC DR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
97505700ND - FLANC DR. Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
97505700R7 - FLANC DR * Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 6 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
12 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 6 |
|||||||||
|
15 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 2 |
|||||||||
|
16 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
17 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
18 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/0/6/1/img/71061.jpg)
19 |
DOUILLE DE MARCHE PIED ORIGINE PIAGGIO 125-250-300-500 NEXUS GILERA -975841 Plus d'informationsQuantité requise : 2 |
|||||||||
|
20 |
975176000G - CARTER GAUCH POUR BEQUILLE * Plus d'informationsQuantité requise : 1 |
|||||||||
|
21 |
975177000G - CARTER DROIT POUR BEQUILLE * Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
975064 - SPOILER Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
97506400DE - SPOILER Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
SPOILER ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS NOIR 79/A -97506400ND- Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
97506400R7 - SPOILER * Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/2/img/66092.jpg)
25 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/7/1/img/65371.jpg)
26 |
RONDELLE PLATE (4.2X16) ORIGINE PIAGGIO COMMUN A LA GAMME -013963 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/0/6/3/img/71063.jpg)
28 |
VIS BTR TETE BOMBEE (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -975855 Plus d'informationsQuantité requise : 6 |
|||||||||
|
29 |
ECROU TOLE (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -575268- Plus d'informationsQuantité requise : 4 |
|||||||||
|
30 |
975061 - PARTIE AR FLANC BRUT Plus d'informationsQuantité requise : 1 |
|||||||||
|
30 |
97506100DE - PARTIE AR FLANC Plus d'informationsQuantité requise : 1 |
|||||||||
|
30 |
97506100F2 - PARTIE AR FLANC BRUT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/2/3/3/img/94233.jpg)
30 |
JONCTION AILES ARRIERE ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS NOIR 79/A -97506100ND Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/2/3/5/img/94235.jpg)
30 |
JONCTION AILES ARRIERE ORIGINE PIAGGIO GILERA 125-250-300-500 NEXUS ROUGE 894 -97506100R7- Plus d'informationsQuantité requise : 1 |
|||||||||
|
32 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 12 |
|||||||||
