Eclatés de véhicule - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E6 2015-2016
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

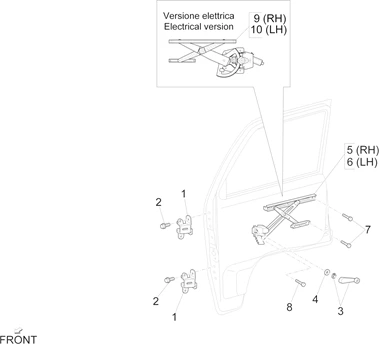

Châssis - parties plastiques - carrosseries : 02.26 LÈVE-VITRE AVANT ET ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/697/Porter_Maxxi_Multitech_E6_2015-2016_02.26.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/0/1/7/img/114017.jpg)
1 |
CHARNIERE DE PORTE AVANT ORIGINE PIAGGIO PORTER, CARGO -6871087Z010006 Plus d'informationsQuantité requise : 4 |
|||||||||
2 |
9004119620000 BOULON Plus d'informationsQuantité requise : 16 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/3/3/1/2/img/113312.jpg)
3 |
POIGNEE/MANIVELLE LEVE VITRE ORIGINE PIAGGIO PORTER -613767 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/2/7/1/img/110271.jpg)
4 |
DISQUE POIGNEE LEVE GLACE ORIGINE PORTER 1998>2020 -6928587Z01000 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/6/7/1/img/115671.jpg)
5 |
MECANISME DE LEVE VITRE DROIT ORIGINE PIAGGIO PORTER -56582R Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/6/7/5/img/115675.jpg)
6 |
MECANISME DE LEVE VITRE GAUCHE ORIGINE PIAGGIO PORTER -56581R Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/8/6/8/img/109868.jpg)
7 |
VIS TH (6X10) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -9162140610000 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/2/2/3/img/110223.jpg)
8 |
VIS TH (6X12) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -D9165140612 Plus d'informationsQuantité requise : 10 |
|||||||||
|
9 |
KIT LEVE VITRE ELECTRIQUE DROIT+GAUCHE+1 INTERRUPTEUR ORIGINE PIAGGIO PORTER 2020< -B023358 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/9/9/4/img/122994.jpg)
10 |
LEVE-VITRE GAUCHE VERSION ELECTRIQUE AVEC MOTEUR ORIGINE PIAGGIO PORTER MAXXI/MULTITECH 2009>2019 -661048 Plus d'informationsQuantité requise : 1 |
|||||||||
