Eclatés de véhicule - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E6 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

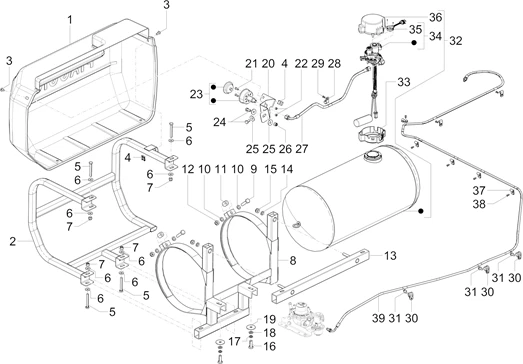

Gpl : 08.01 RÉSERVOIR CARBURANT GPL (PICK)
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/849/Porter_Maxxi_Multitech_E6_2015-2019_08.01.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/5/0/8/img/122508.jpg)
1 |
PROTECTION/COUVERCLE DE RESERVOIR ORIGINE PIAGGIO PORTER MAXXI -661143 Plus d'informationsQuantité requise : 1 |
||||||
2 |
PROTECTION DE RESERVOIR GPL ORIGINE PIAGGIO PORTER GPL MAXXI PICK 2008>2020 -661142- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
3 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
4 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
030079 - BOULON S03007900 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/4/img/65364.jpg)
6 |
RONDELLE PLATE (8,2X20X2,5) ORIGINE PIAGGIO COMMUN A LA GAMME -013861- Plus d'informationsQuantité requise : 8 |
||||||
|
7 |
002418 ECROU Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
661146 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/2/3/img/65423.jpg)
10 |
RONDELLE PLATE (10,4X18X2) ORIGINE PIAGGIO COMMUN A LA GAMME -016626- Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
660652 ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
12 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
661145 TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
RONDELLE PLATE (10,4X18X2) ORIGINE PIAGGIO COMMUN A LA GAMME -016626- Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/5/1/img/65651.jpg)
16 |
VIS TH (10X30) ORIGINE PIAGGIOCOMMUN A LA GAMME -031157 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/2/9/img/71929.jpg)
17 |
RONDELLE ENGRENAGE POMPE A HUILE (10,5X16X1) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -AP8152220- Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
RONDELLE PLATE (10,4X18X2) ORIGINE PIAGGIO COMMUN A LA GAMME -016626- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/1/3/2/img/111132.jpg)
19 |
RONDELLE PLATE (10.5X38X3) ORIGINE PIAGGIO COMMUN A LA GAMME -567427 Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
661144 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
|
||||||
|
22 |
|
||||||
|
23 |
B005795 PRISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/6/img/65646.jpg)
24 |
VIS TH (8X22) ORIGINE PIAGGIO COMMUN A LA GAMME -031119 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/2/img/68492.jpg)
25 |
RONDELLE PLATE (8X24X2) ORIGINE PIAGGIO COMMUN A LA GAMME -709077 Plus d'informationsQuantité requise : 3 |
||||||
|
26 |
002418 ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
661065 - RIVET Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
D9165260616 BOULON Plus d'informationsQuantité requise : 3 |
||||||
|
31 |
D9165260616 BOULON Plus d'informationsQuantité requise : 3 |
||||||
|
33 |
B005775 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
JAUGE GPL ORIGINE PIAGGIO PORTER MAXXI 2010>2020 -B005794- Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
661140 VERRE Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
B005774 COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
660684 COLLIER Plus d'informationsQuantité requise : 7 |
||||||
|
38 |
661065 - RIVET Plus d'informationsQuantité requise : 7 |
