Eclatés de véhicule - PIAGGIO VU QUARGO 0 2007-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

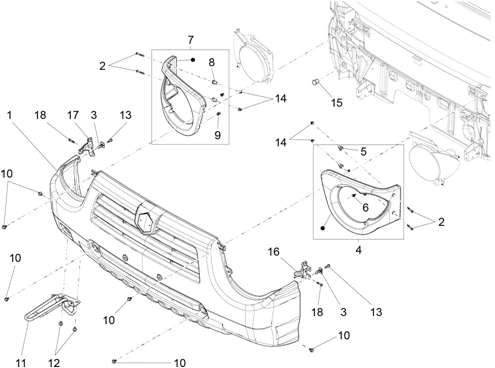

Châssis - parties plastiques - carrosseries : 02.36 PROTECTIONS AVANT - BAVETTES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/333/Quargo_2007-2015_02.36.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/1/9/7/img/121197.jpg)
1 |
PARE CHOC AVANT ORIGINE PIAGGIO CARGO 2004> -615235 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/7/8/0/img/109780.jpg)
2 |
VIS CRUCIFORME (4.8X38) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -614772 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/5/2/2/img/110522.jpg)
3 |
CLIPS ORIGINE PIAGGIO PORTER 2020< -D9004468200 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/0/6/3/img/114063.jpg)
4 |
CACHE/MOULURE PROJECTEUR GAUCHE ORIGINE PIAGGIO CARGO -615274 Plus d'informationsQuantité requise : 1 |
|||||||||
5 |
613349 ENTRETOISE Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/4/img/73404.jpg)
6 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/4/5/8/img/114458.jpg)
7 |
CACHE/MOULURE PROJECTEUR GAUCHE ORIGINE PIAGGIO CARGO -615275 Plus d'informationsQuantité requise : 1 |
|||||||||
|
8 |
613349 ENTRETOISE Plus d'informationsQuantité requise : 2 |
|||||||||
|
9 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/1/5/9/img/110159.jpg)
10 |
VIS TH (6X14) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -9004119537000 Plus d'informationsQuantité requise : 6 |
|||||||||
|
11 |
|
|||||||||
|
12 |
BOULON |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/3/2/9/img/110329.jpg)
13 |
VIS DE CARROSSERIE ORIGINE PIAGGIO PORTER 2020< -D9004159364 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/6/0/img/111460.jpg)
14 |
CLIPS ORIGINE PIAGGIO PORTER 2020< -004189001000 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/2/0/9/img/110209.jpg)
15 |
BOUCHON/CACHE ORIGINE PIAGGIO PORTER 2020< -D9004874004 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/0/5/5/img/115055.jpg)
16 |
SUPPORT PARE CHOCS AVANT GAUCHE ORIGINE PIAGGIO PORTER 1992<2020 -5213487Z01000 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/9/9/2/img/114992.jpg)
17 |
SUPPORT PARE-CHOCS AVANT DROIT ORIGINE PIAGGIO PORTER 1992>2020 -5213387Z01000 Plus d'informationsQuantité requise : 1 |
|||||||||
|
18 |
VIS TH (6X14) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -9004119537000 Plus d'informationsQuantité requise : 4 |
|||||||||
