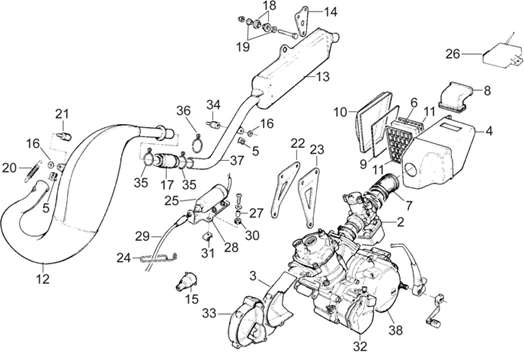

Chassis : 28.07 GROUPE ECHAPPEMENT - MOTEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/689/RX_125_1995-1998_Mot_122_cc_28.07.PNG)
2 |
CARBURATEUR VHSB 34 LD |
||||||
|
3 |
AP8106307 - CARTER COUVREPIGNON VER. Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
Base corps filtre; |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
5 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/6/2/img/71162.jpg)
6 |
ELEMENT DE FILTRE AIR ORIGINE PIAGGIO APRILIA 125 RX, SX 1995>1998, PEGASO 1991>1994 -AP8101851- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP8120654 - MANCHON D'ASPIRATION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/6/6/3/4/img/46634.jpg)
8 |
MANCHON D'ASPIRATION ORIGINE APRILIA 125 RS, RX, SX 2010< -AP8120748- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
890513 - JOINT D.4 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
Couvercle corps filtre; |
||||||
|
11 |
Gril. sup. fil-coup.; |
||||||
|
12 |
Pot echapment rx 125 |
||||||
|
13 |
SILENCIEUX |
||||||
|
13 |
SILENCIEUX |
||||||
|
14 |
AP8135292 - ATTACHE SILENCIEUX Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8112914 - CAPUCHON PROTECTION SOLE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
Rondelle |
||||||
|
17 |
Durite pot-silencieux |
||||||
|
18 |
AP8120638 - SILENTBLOC Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
AP8121716 - "DOUILLE EN ""T""" Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/0/9/4/img/45094.jpg)
20 |
RESSORT ECHAPPEMENT ORIGINE APRILIA 50-125 COMMUN A LA GAMME 2005< -AP8101259 Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
AP8201121 - SILENTBLOC Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
AP8135715 - PLAQUE CYLINDER-CHASSIS D Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
AP8135716 - PLAQUE CYLINDER-CHASSIS G Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
PASSE FIL |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/8/6/3/img/45863.jpg)
25 |
MOTEUR DE COMMANDE VALVE ECHAPPEMENT ORIGINE PIAGGIO APRILIA 125 RS, RX, SX, PEGASO, CLASSIC -AP8112567- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/8/6/4/img/45864.jpg)
26 |
BOITIER COMMANDE SOUPAPE ECHAPPEMENT ORIGINE PIAGGIO APRILIA 125 RS, AF1, TUONO, RX, SX -AP8112568- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/8/3/img/71483.jpg)
27 |
AP8121736 - "DOUILLE EN ""T""" Plus d'informationsQuantité requise : 2 |
||||||
|
28 |
SUPPORT SOLENOID |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/4/2/6/0/img/44260.jpg)
29 |
CABLE/COMMANDE/TRANSMISSION GUILLOTINE ECHAPPEMENT ORIGINE PIAGGIO APRILIA 125 RS, MX, SX, RX, TUONO, PEGASO, CLASSIC, AF1 -AP0297746- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/9/3/img/71393.jpg)
30 |
CAOUTCHOUC (7X15) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120405 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
31 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 2 |
||||||
|
32 |
COUVERCLE POMPE |
||||||
|
33 |
COUVERCLE VOLANT |
||||||
|
34 |
AP8201121 - SILENTBLOC Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
AP8120459 - SILENTBLOC Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
Collier |
||||||
|
36 |
AP8102430 - COLLIER SILENCIEUX Plus d'informationsQuantité requise : 2 |
||||||
|
36 |
AP8102744 - COLLIER SILENCIEUX Plus d'informationsQuantité requise : 2 |
||||||
|
37 |
AP8119394 - TUBE ECHAPPEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
|
