Eclatés de véhicule - DERBI SENDA SM 50 SM X-RACE 2004 E2 2ª EDICION
Tables : 5 CHASSIS

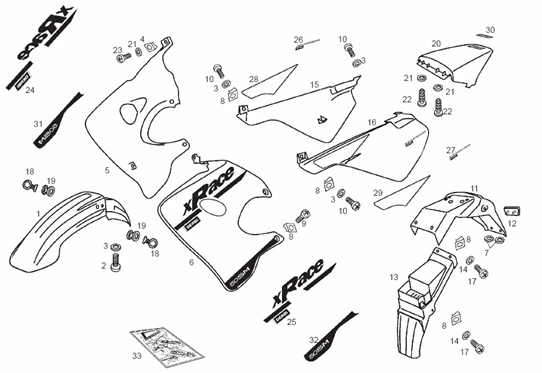

5 CHASSIS
1 |
00H00713023 - GARDE-BOUE AVANT Plus d'informationsQuantité requise : 1 |
||||||
1 |
00H00713029 - GARDE-BOUE AVANT - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
1 |
00H00723020 - GARDE-BOUE AVANT - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
2 |
VIS CRUCIFORME (6X16) FIXATION FILTRE A AIR ORIGINE PIAGGIO 50 GILERA SMT, RCR/DERBI SENDA 2000>2017/APRILIA SX, RX, -00012161600 Plus d'informationsQuantité requise : 1 |
||||||
3 |
RONDELLE PLATE (6X15) ORIGINE PIAGGIO COMMUN A LA GAMME -00D01200171 Plus d'informationsQuantité requise : 1 |
||||||
4 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -00G04401462 Plus d'informationsQuantité requise : 1 |
||||||
5 |
00H04436801 - ENSAMBLE LAT. DR. Plus d'informationsQuantité requise : 1 |
||||||
5 |
00H04436802 - ENSAMBLE LAT. DR. - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
5 |
00H04436803 - ENSAMBLE LAT. DR. - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
6 |
00H04436881 - ENSAMBLE LAT. GA. - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
6 |
00H04436882 - ENSAMBLE LAT. GA. - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
6 |
00H04436883 - ENSAMBLE LAT. GA. - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
7 |
RONDELLE DE TETE DE FOURCHE D5 INOX ORIGINE PIAGGIO 50 APRILIARS 2006>2010/DERBI 50 SENDA 2000>/GILERA SMT, RCR 2006> -861239 Plus d'informationsQuantité requise : 1 |
||||||
8 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
||||||
9 |
VIS BTR TETE BOMBEE (6X15) CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -00G01503701 Plus d'informationsQuantité requise : 1 |
||||||
10 |
VIS CRUCIFORME (6X16) FIXATION FILTRE A AIR ORIGINE PIAGGIO 50 GILERA SMT, RCR/DERBI SENDA 2000>2017/APRILIA SX, RX, -00012161600 Plus d'informationsQuantité requise : 1 |
||||||
11 |
BAVETTE/PORTE PLAQUE ORIGINE DERBI 50 SENDA 2000<2010 /GILERA 50 SMT, RCR 2006>2010 -00H00712341 Plus d'informationsQuantité requise : 1 |
||||||
12 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO 50 GILERA SMT, RCR 1998>2009/DERBI SENDA 2000>2010 -00G04400752 Plus d'informationsQuantité requise : 1 |
||||||
13 |
GARDE BOUE ARRIERE INTERIEUR ORIGINE PIAGGIO GILERA 50 SMT, RCR 2006>/APRILIA 50 SX, RX 2006> -00H00705121 Plus d'informationsQuantité requise : 1 |
||||||
14 |
BOULON S03105900 |
||||||
15 |
00H00556691 - PLAQUE LATERAL DROITE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
15 |
00H00556694C5 - PLAQUE LATERAL DROITE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
15 |
00H00556695 - PLAQUE LATERAL DROITE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
16 |
00H00556701 - PLAQUE LATERAL GAUCHE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
16 |
00H00556704 - PLAQUE LATERAL GAUCHE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
16 |
00H00556705 - PLAQUE LATERAL GAUCHE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
17 |
VIS CRUCIFORME (6X16) FIXATION FILTRE A AIR ORIGINE PIAGGIO 50 GILERA SMT, RCR/DERBI SENDA 2000>2017/APRILIA SX, RX, -00012161600 Plus d'informationsQuantité requise : 1 |
||||||
18 |
PASSE CABLE DE FLEXIBLE DE FREIN AVANT ORIGINE PIAGGIO 50 GILERA SMT, RCR/DERBI SENDA 2000>2010/APRILIA 50-125 SX, RX -00H02201591 Plus d'informationsQuantité requise : 1 |
||||||
19 |
CAOUTCHOUC PASSE-CABLE/SILENTBLOC ORIGINE DERBI 50 SENDA 2000>2017 /GILERA 50 SMT, RCR /APRILIA 50-125 SX, RX -00D01500021 Plus d'informationsQuantité requise : 1 |
||||||
20 |
00H006181645 - DOSSERET SELLE Plus d'informationsQuantité requise : 1 |
||||||
20 |
00H00608165 - COLIN AZUL 2002 SD.DRD - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
20 |
GARDE BOUE ARRIERE ORIGINE PIAGGIO GILERA 50 SMT, RCR 2006>2010 NOIR -00H00608164 Plus d'informationsQuantité requise : 1 |
||||||
21 |
RONDELLE PLATE (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -847226 Plus d'informationsQuantité requise : 1 |
||||||
22 |
VIS AUTOTARAUDEUSE (5X14) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -00011051401 Plus d'informationsQuantité requise : 1 |
||||||
23 |
VIS CRUCIFORME (5X80) ORIGINE PIAGIO COMMUN A LA GAMME -00012152000 Plus d'informationsQuantité requise : 1 |
||||||
24 |
00H04925561 - ADHESIF DR. X-RACE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
24 |
00H04925562 - ADHESIF DR. X-RACE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
24 |
00H04925563 - ADHESIF DR. X-RACE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
25 |
00H04925571 - ADHESIF GA. X-RACE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
25 |
00H04925572 - ADHESIF GA. X-RACE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
25 |
00H04925573 - ADHESIF GA. X-RACE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
26 |
00H00520651 - ADHESIF SUPERMOTARD DERBI - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
27 |
00H00527641 - ADHESIF SUPERMOTARD DERBI - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
28 |
00H00519651 - ADHESIF Plus d'informationsQuantité requise : 1 |
||||||
28 |
00H00519652 - ADHESIF - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
28 |
00H00519653 - ADHESIF - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
29 |
00H00526641 - ADHESIF Plus d'informationsQuantité requise : 1 |
||||||
29 |
00H00526642 - ADHESIF - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
29 |
00H00526643 - ADHESIF - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
30 |
00H00611521 - ADHESIF DERBI Plus d'informationsQuantité requise : 1 |
||||||
31 |
00H04610091 - ADHESIF DR. 50SM - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
31 |
00H04610092 - ADHESIF DR. 50SM - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
31 |
00H04610093 - ADHESIF DR. 50SM - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
32 |
00H04610101 - ADHESIF GA. 50SM - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
32 |
00H04610102 - ADHESIF GA. 50SM - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
32 |
00H04610103 - ADHESIF GA. 50SM - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
33 |
00H05158651 - JEU ADHESIF - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
33 |
00H05158652 - JEU ADHESIF - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
33 |
00H05158653 - JEU ADHESIF Plus d'informationsQuantité requise : 1 |
