Eclatés de véhicule - APRILIA SONIC 50 Air 1998-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

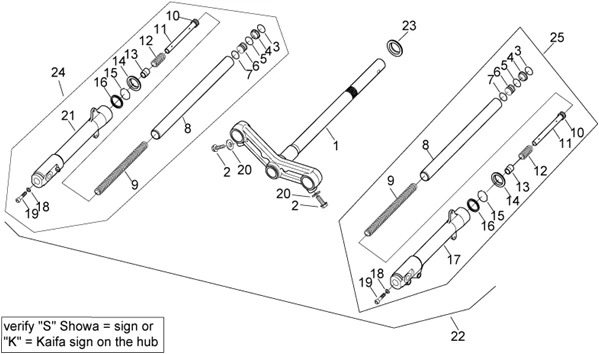

Chassis : 28.02 FOURCHE AV.
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/274/Sonic_50_Air_1998-2007_28.02.PNG)
1 |
AP8223121 - BASE CON CANNOTTO Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8203904 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
2 |
AP8223127 - VITE M10X44 Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
Bague de butée |
||||||
|
3 |
Bague de butée |
||||||
|
4 |
Bouchon |
||||||
|
4 |
Bouchon |
||||||
|
5 |
Bague de butée |
||||||
|
5 |
Bague de butée |
||||||
|
6 |
AP8203908 - BOUCHON Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
Bouchon |
||||||
|
7 |
Joint torique |
||||||
|
7 |
Joint torique |
||||||
|
8 |
AP8203910 - TIGE Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
AP8223143 - STELO Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
AP8203911 - RESSORT Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
AP8223136 - MOLLA Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
Bague |
||||||
|
10 |
Bague |
||||||
|
11 |
AP8203913 - AMORTISSEUR Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
AP8223110 - ASTA POMPANTE Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
AP8203914 - RESSORT * Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
Ressort |
||||||
|
13 |
AP8203915 - TAMPON DE FOND * Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
AP8223130 - TAMPONE DI FONDO Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
AP8203916 - PARE-POUSSIERE * Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
AP8223135 - ANELLO DI FERMO Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
AP8203917 - BAGUE DE BUTEE * Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
Bague de butée |
||||||
|
16 |
AP8203918 - JOINT SPI * Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
AP8223133 - PARAOLIO Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
AP8203919 - FOURREAU G Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
AP8223109 - FODERO SX Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
Rondelle |
||||||
|
18 |
AP8203794 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
Vis |
||||||
|
19 |
VITE M8x24 |
||||||
|
20 |
Rondelle |
||||||
|
20 |
Rondelle |
||||||
|
21 |
AP8203922 - FOURREAU D Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
AP8223108 - FODERO DX Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
AP8203980 - FOURCHE COMPLETE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
AP8223122 - PISTA INFERIORE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
AP8223123 - GAMBALE DX COMPL. Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
AP8223124 - GAMBALE SX COMPL. Plus d'informationsQuantité requise : 1 |
