Eclatés de véhicule - APRILIA SR 200 SR COMPACT GT 200 E5 2021 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

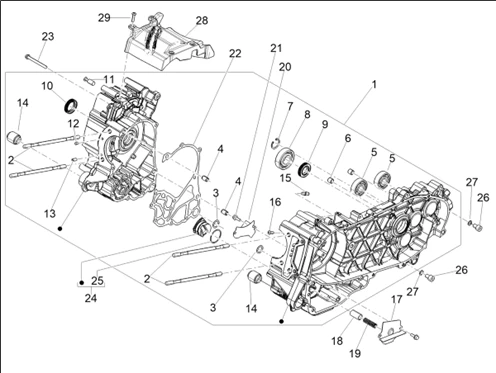

Moteur : 03.03 CARTERS I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1165/SR_COMPACT_GT_200_E5_2021_(EMEA)_03.03.png)
1 |
1A02366502 - COMPLETE CRANKCASE 2ND CLASS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
1A01982902 - COMPLETE CRANKCASE 2ND CLASS Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
1A01982901 - COMPLETE CRANKCASE 1ST CLASS Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/2/1/4/img/127214.jpg)
2 |
GOUJON DE CYLINDRE ORIGINE PIAGGIO 125-150 LIBERTY, MEDLEY, PRIMAVERA, SPRINT, LX 2013> -1A001406 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/2/7/img/66127.jpg)
3 |
JOINT AXE DE BEQUILLE ORIGINE PIAGGIO COMMUN A LA GAMME -273754- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/6/img/72696.jpg)
4 |
DOUILLE DE CENTRAGE (9,5X15) CARTER ORIGINE PIAGGIO COMMUN ALA GAMME -B015956 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/2/8/4/7/img/92847.jpg)
5 |
ROULEMENT (15X42X13) RADIAL ENSEMBLE REDUCTEUR ORIGINE COMMUN A LA GAMME PIAGGIO -83026R Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/7/img/72697.jpg)
6 |
PION DE CENTRAGE (11X10) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -B015957 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/9/img/72699.jpg)
7 |
CLIPS/CIRCLIPS (25X26,9X1,2) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -B015959 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/2/8/4/8/img/92848.jpg)
8 |
ROULEMENT (22X50X14) ORIGINE PIAGGIO COMMUN A LA GAMME -83027R Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/6/0/2/img/139602.jpg)
9 |
JOINT SPI (20X35X7) ORIGINE PIAGGIO COMMUN A LA GAMME -1A005746- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/6/0/1/img/139601.jpg)
10 |
JOINT SPI (24X35X7) ORIGINE PIAGGIO COMMUN A LA GAMME -1A005745 Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
B015436 - STAND SPRING PIN Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/6/9/img/66669.jpg)
12 |
DOUILLE DE CENTRAGE (5X8) ORIGINE PIAGGIO COMMUN A LA GAMME -484993 Plus d'informationsQuantité requise : 1 |
|||||||||
|
13 |
1A001364 - GICLEUR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/9/1/4/6/img/149146.jpg)
14 |
SILENTBLOC CARTER MOTEUR ORIGINE PIAGGIO 50 ZIP, LIBERTY, PRIMAVERA 2021>/ 125 LIBERTY, MEDLEY, GTS 2016>/125 SR GT APRILA 2021> -1A008919R- Plus d'informationsQuantité requise : 2 |
|||||||||
|
15 |
1A002024 - GICLEUR Plus d'informationsQuantité requise : 1 |
|||||||||
|
16 |
1A005607 - VIS Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/5/4/9/img/94549.jpg)
17 |
CLOISON HUILE CARTER MOTEUR ORIGINE PIAGGIO 125 FLY, LIBERTY, MEDLEY, GTS 2013> -B014134 Plus d'informationsQuantité requise : 1 |
|||||||||
|
18 |
B015432 - VOLET HUILE Plus d'informationsQuantité requise : 1 |
|||||||||
|
19 |
B015431 - RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
20 |
B014135 - PANNEAU SUPERIEURE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/9/0/img/68890.jpg)
21 |
VIS BRIDE TH (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -830061 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/7/8/img/139478.jpg)
22 |
JOINT DEMI CARTER ORIGINE PIAGGIO 125 MEDLEY, GTS 2016>/APRILIA 125 SR GT 2021> -1A001115- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/5/img/72705.jpg)
23 |
VIS BRIDE TH (6X60) ORIGINE PIAGGIO COMMUN A LA GAMME -B016425 Plus d'informationsQuantité requise : 11 |
|||||||||
|
24 |
B015430 - SUPPORT FILTRE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/8/8/img/66388.jpg)
25 |
JOINT TORIQUE INSERT PORTE FILTRE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -431065- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/8/5/img/66085.jpg)
26 |
VIS BTR (8X12) ORIGINE PIAGGIO COMMUN A LA GAMME -269755 Plus d'informationsQuantité requise : 2 |
|||||||||
|
27 |
|
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/2/7/4/5/img/162745.jpg)
28 |
CONVOYEUR AIR ORIGINE PIAGGIO 125 MEDLEY/SR GT COMPACT APRILIA 2020> -1A014697 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/3/3/img/72733.jpg)
29 |
VIS TORX (5X20) ORIGINE PIAGGIO COMMUN A LA GAMME -B016808- Plus d'informationsQuantité requise : 4 |
|||||||||
