Eclatés de véhicule - APRILIA SR 150 SR MT 150 HE RACE CARB. 2019 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

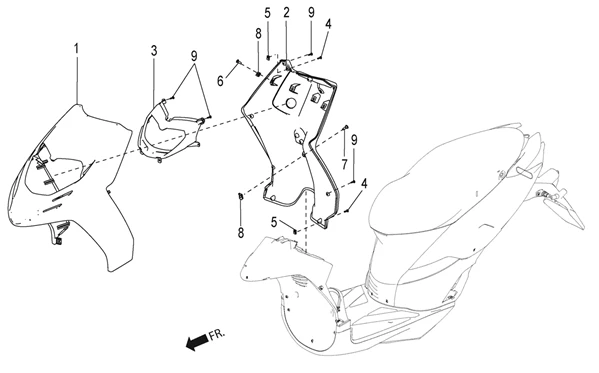

Cadre : 02.03 TABLIER AV.
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.03.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/0/0/7/7/img/160077.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> GRIS 700/C -SB003140000HL Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/2/7/7/0/img/152770.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> BRUTE -1B003140- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/5/1/3/9/img/155139.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> BLANC 544 -SB003140000BR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/0/7/6/5/img/170765.jpg)
2 |
TABLIER INTERIEUR ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> -1B007748- Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
TABLIER INTERIEUR ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> -1B007748- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/2/7/7/4/img/152774.jpg)
3 |
GARNITURE OPTIQUE ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> -1B003141 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
4 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 9 |
||||||
|
4 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
5 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 9 |
||||||
|
5 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
6 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/3/img/67113.jpg)
7 |
VIS CARENAGE (M6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -575249 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
8 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/2/img/66092.jpg)
9 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793 Plus d'informationsQuantité requise : 6 |
Tous les éclatés de ce véhicule
-
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA).PNG)
-
01.01 Moteur complet
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.01.png)
-
01.02 Carter
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.02.png)
-
01.03 Couvercle transmission
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.03.png)
-
01.04 Couvercle réducteur
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.04.png)
-
01.05 Unsemble cylindre-piston-axe de piston
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.05.png)
-
01.06 Couvercle volant magnetique - Filtre à huile
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.06.png)
-
01.07 Ensemble culasse - Soupape
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.07.png)
-
01.08 Ensemble supports bilanciers
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.08.png)
-
01.09 Chaîne de distribution-Tendeur de chaîne
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.09.png)
-
01.10 Volant magnetique-Bobine h.t.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.10.png)
-
01.11 Vilebrequin
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.11.png)
-
01.12 Ventilateur et capot de protection
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.12.png)
-
01.13 Pompe huile-filtre
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.13.png)
-
01.14 Demarreur el.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.14.png)
-
01.15 Transmission-Embrayage
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.15.png)
-
01.16 Carburateur-pièces dét.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.16.png)
-
01.17 Filtre air
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.17.png)
-
01.18 Canalisation Aspiration Air
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.18.png)
-
01.19 Silencieux
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_01.19.png)
-
02.01 Châssis
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.01.png)
-
02.02 Bequille
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.02.png)
-
02.03 Tablier Av.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.03.png)
-
02.04 Protection centrale - Repose-pieds
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.04.png)
-
02.05 Protections laterales-spoiler
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.05.png)
-
02.06 Helmet carrier cover-spoiler
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.06.png)
-
02.07 Mudguard and helmet Case
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.07.png)
-
02.08 Monogrammes - Decorations
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.08.png)
-
02.09 Selle
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.09.png)
-
02.10 Rétroviseur/s
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.10.png)
-
02.11 Serrures
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.11.png)
-
02.12 Resevoir
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.12.png)
-
02.13 Protection guidon
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.13.png)
-
02.14 Speedometer
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.14.png)
-
02.15 Guidon
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.15.png)
-
02.16 Suspension av.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.16.png)
-
02.17 Suspension arriere
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.17.png)
-
02.18 Frein posterieur - Mâchoire
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.18.png)
-
02.19 Roue AV.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.19.png)
-
02.20 Roue ar.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.20.png)
-
02.21 Tuyau cylindre frein av.-etrier du frein av.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.21.png)
-
02.22 Transmissions-Frein ar.-Compteur kilom.
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.22.png)
-
02.23 Inverseurs - Commutateurs - Boutons - Interrupteurs
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.23.png)
-
02.24 Remote control switches - Claxon
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.24.png)
-
02.25 Eclairages avant - Clignotants
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.25.png)
-
02.26 Eclairages arrière - Clignotants
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.26.png)
-
02.27 Batterie
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.27.png)
-
02.28 Faisceau de câbles principal
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/929/SR_MT_150_HE_RACE_CARB._2019_(EMEA)_02.28.png)
