Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello Aviazione Navale E5 ABS 2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

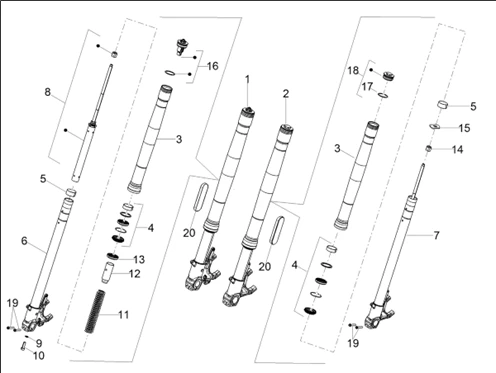

Suspensions : 04.04 FOURCHE AV. KAYABA
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1189/V100_Mandello_Aviazione_Navale_E5_ABS_2023_(EMEA)_04.04.png)
1 |
2B008609 - LEFT FORK LEG Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B008452 - LEFT FORK LEG Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/5/7/9/9/img/145799.jpg)
4 |
JEU DE JOINTS SPI FOURCHE ORIGINE PIAGGIO APRILIA 900 SHIVER 2017>, 660 RS, TUONO 2020> -2B004402- Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
2B004403 - DOUILLE DE COULISSEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
TUBE DROIT NU FOURCHE KAYABA ORIGINE MOTO GUZZI V100 2023> -2B004898 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
TUBE GAUCHE NU FOURCHE KAYABA ORIGINE MOTO GUZZI V100 2023> -2B004897 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/5/8/0/2/img/145802.jpg)
9 |
RONDELLE PLATE DE FOURCHE KAYABA ORIGINE PIAGGIO APRILIA 660 TUONO -2B004406 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
2B004407 - VIS FIX. Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
|
||||||
|
12 |
2B004409 - TUYAU PRECHARGE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
2B004422 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
2B004410 - SILENTBLOC Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
2B004411 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
2B004412 - BOUCHON D. Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
2B009631 O-RING Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
2B009631 O-RING Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
2B004413 - BOUCHON G. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/0/9/7/6/img/50976.jpg)
19 |
VIS BRIDE TH (6X40) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152283 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/4/4/img/73444.jpg)
20 |
CATADIOPTRE AMBRE DE FOURCHE ORIGINE APRILIA/MOTO GUZZI COMMUN A LA GAMME -GU05781630- Plus d'informationsQuantité requise : 2 |
