Eclatés de véhicule - MOTO GUZZI V35 350 V50 Acc Elettronica 350-500 1977-1980
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

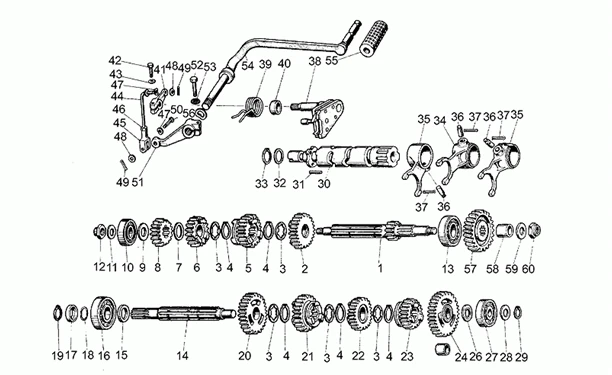

Moteur : 34.13 BOÎTE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/525/V35_V50_Acc_Elettronica_350-500_1977-1980_34.13.PNG)
1 |
|
||||||
|
2 |
|
||||||
|
3 |
|
||||||
|
4 |
|
||||||
|
5 |
ENGRENAGE |
||||||
|
6 |
ENGRENAGE |
||||||
|
7 |
|
||||||
|
8 |
|
||||||
|
9 |
|
||||||
|
10 |
|
||||||
|
11 |
GU39238100 - RONDELLE D'APPUI Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU10054100 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/3/8/8/img/132388.jpg)
13 |
ROULEMENT (20X47X14) DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU92201220- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
|
||||||
|
15 |
GU19212900 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
ROULEMENT (20X47X14) DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU92201220- Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/2/3/img/132223.jpg)
18 |
JOINT TORIQUE (18.77X1.78) COUPLE CONIQUE (18,77X1,78) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90706188 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU90271121 - BAGUE SEEGER Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU19214501 - ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
ENGRENAGE |
||||||
|
22 |
|
||||||
|
23 |
ENGRENAGE |
||||||
|
24 |
|
||||||
|
26 |
|
||||||
|
27 |
|
||||||
|
28 |
GU39239300 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU90271115 - JONC D ARRET Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
|
||||||
|
31 |
GU19234600 - TIGE Plus d'informationsQuantité requise : 4 |
||||||
|
32 |
GU19355300 - CALE 1 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU90271020 - ANNEAU ELASTIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
|
||||||
|
35 |
|
||||||
|
36 |
|
||||||
|
37 |
|
||||||
|
38 |
Kit présélecteur |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/1/3/6/img/130136.jpg)
39 |
RESSORT PRESELECTEUR DE VITESSE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU28238261- Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
GU61238200 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
GU20208520 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
GU91182010 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
GU19258220 - LEVIER COMM.PRESEL. Plus d'informationsQuantité requise : 1 |
||||||
|
42 |
GU98052325 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
Rondelle évent. |
||||||
|
44 |
TIGE |
||||||
|
45 |
GU12626800 - FOURCHETTE Plus d'informationsQuantité requise : 1 |
||||||
|
46 |
GU92602206 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
47 |
GU95129110 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/3/img/73553.jpg)
48 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/6/4/img/132764.jpg)
49 |
GOUPILLE ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU95500222 Plus d'informationsQuantité requise : 2 |
||||||
|
50 |
GU95770265 - GOUPILLE Plus d'informationsQuantité requise : 1 |
||||||
|
51 |
GU19256900 - LEVIER Plus d'informationsQuantité requise : 1 |
||||||
|
52 |
GU98052325 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
53 |
Rondelle évent. |
||||||
|
54 |
GU19250900 - PEDALE DE SELECTEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/2/4/5/img/129245.jpg)
55 |
CAOUTCHOUC SELECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU14251001 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/5/6/img/132756.jpg)
56 |
RONDELLE ELASTIQUE ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU95129260 Plus d'informationsQuantité requise : 1 |
||||||
|
57 |
ENGRENAGE |
||||||
|
57 |
|
||||||
|
57 |
|
||||||
|
58 |
|
||||||
|
59 |
GU39238100 - RONDELLE D'APPUI Plus d'informationsQuantité requise : 1 |
||||||
|
60 |
GU10054100 - ECROU Plus d'informationsQuantité requise : 1 |
