Eclatés de véhicule - MOTO GUZZI V50 500 III 500 1980-1984
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

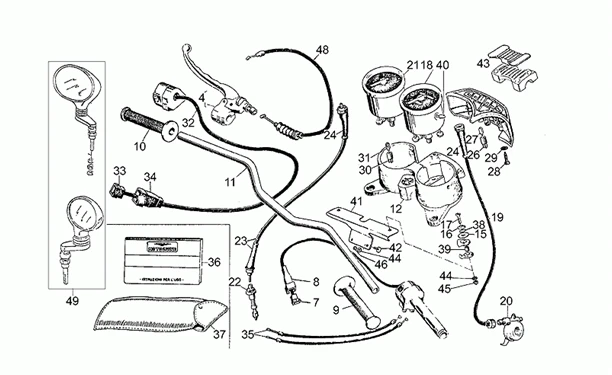

Chassis : 33.08 GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/527/V50_III_500_1980-1984_33.08.PNG)
4 |
GU19605501 - COMMANDE LEVIER EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU17756160 - CONNECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU17756060 - CAPUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU65603500 - POIGNEE DR. Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU65603000 - POIGNEE GC. Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
Guidon |
||||||
|
12 |
GU19501500 - SUPPORT INSTRUMENTS Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU95090142 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
GU18577850 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU98270641 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
GU19761500 - COMPTEUR KM Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU19760480 - CABLE D ENTRAIN.CKM Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU39762501 - RENVOI COMPTEUR KM Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU17767260 - COMPTE-TOURS Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU14769200 - RENVOI Z=14 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU19768180 - TRANSMISSION COMPTE-TOURS Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU17762200 - GAINE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/7/0/5/img/129705.jpg)
26 |
PORTE-AMPOULE TEMOIN TABLEAU DE BORD ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU19768680- Plus d'informationsQuantité requise : 7 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/6/0/img/65760.jpg)
27 |
AMPOULE/LAMPE 12V 1,2W CULOT W2X4.6D BULB T5 TEMOIN BLANC ORIGINE PIAGGIO COMMUN A LA GAMME -164634- Plus d'informationsQuantité requise : 7 |
||||||
|
28 |
|
||||||
|
29 |
GU95021105 - RONDELLE EVENT. Plus d'informationsQuantité requise : 2 |
||||||
|
30 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/6/9/img/66269.jpg)
31 |
AMPOULE/LAMPE 12V 3W W2,1X9,5D ORIGINE PIAGGIO COMMUN A LA GAMME -294131 Plus d'informationsQuantité requise : 2 |
||||||
|
32 |
GU23738001 - DEVIATEUR FEUX GCHE Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU61740551 - CONNECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
GU35755780 - CAPUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
GU19117580 - CABLE GAZ Plus d'informationsQuantité requise : 2 |
||||||
|
36 |
GU19900083 - MANUEL D ENTRETIEN Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
|
||||||
|
36 |
|
||||||
|
37 |
TROUSSE OUTILS |
||||||
|
38 |
GU45212400 - JOINT TORIQUE Plus d'informationsQuantité requise : 2 |
||||||
|
39 |
GU91180721 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
40 |
GU19762810 - POUSSOIR RAZ Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
Plaquette |
||||||
|
42 |
Vis |
||||||
|
43 |
BOUCHON |
||||||
|
44 |
GU95000206 - RONDELLE Plus d'informationsQuantité requise : 3 |
||||||
|
45 |
GU92630106 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
|
46 |
GU92602206 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
48 |
GU19093052 - CABLE EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
|
49 |
|
