Eclatés de véhicule - MOTO GUZZI V9 850 Bobber 850 E5 ABS 2021 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

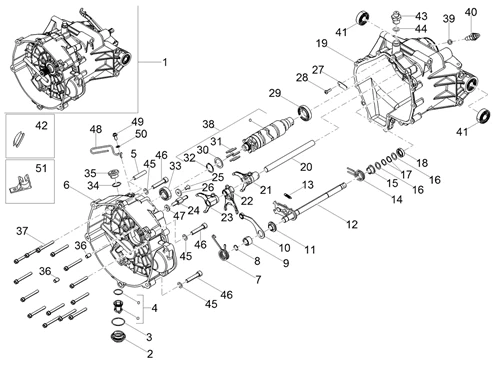

Moteur : 03.17 BOÎTE DE VITESSES / SELECTEUR / DESMODROMIQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/979/V9_Bobber_850_E5_ABS_2021_(EMEA)_03.17.png)
1 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/9/8/6/img/111986.jpg)
2 |
BOUCHON FILTRE A HUILE ORIGINE PIAGGIO COMMUN A LA GAMME -B015598 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/2/7/2/6/img/172726.jpg)
3 |
JOINT TORIQUE (31,47X1,78) ORIGINE MOTO GUZZI V7 E5, V9 E5, V85 E4-E5 -1A016739- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/7/4/img/72774.jpg)
4 |
FILTRE A HUILE /CREPINE ORIGINE PIAGGIO 50 SXR APRILIA 2021>/V7, V9 E4-E5 MOTO GUZZI -B018020 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
2B004844 - PERNO FILETTATO Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
2A0011185 - CLUTCH HOUSING WITH I.P. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/1/2/7/3/img/101273.jpg)
7 |
RESSORT INDEX PRESELECTEUR ORIGINE MOTO GUZZI CALIFORNIA, GRISO, V7, V9, V85 -B064113 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU90353014 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU05234230 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
B064112 - LEVA INDEX COMPLETA Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU05238431 - BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
2A000926 - PRESELECTION COMPLETE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU05238231 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
B063956 - (*)MOLLA RICHIAMO PRESELETTORE * Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
2A000467 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU05239330 - BUTEE Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU90271014 - BAGUE SEEGER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/5/8/img/132158.jpg)
18 |
JOINT SPI (14X24X7) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90401424 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
2A0011165 - GEARBOX HOUSING Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
2A000224 - ASTA GUIDA FORCELLINI Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
2A000226 - FORCHETTA 2A - 3A Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
2A000227 - FORCHETTA 5A - 6A Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
2A000225 - FORCELLA PER ALBERO SECONDARIO Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
2A001139 PIN FOR GEAR SELECTOR Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
B013608 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/0/8/img/70508.jpg)
26 |
RONDELLE CARTER MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -873905 Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
2A000306 - PIASTRINA Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
2A000241 - VITE SPECIALE TORX TC M5X16 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/7/5/4/img/69754.jpg)
29 |
ROULEMENT (25X42X9) ORIGINE PIAGGIO COMMUN A LA GAMME -857250 Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU05235531 - CALE Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
2A000938 - TIGE Plus d'informationsQuantité requise : 6 |
||||||
|
32 |
GU90271022 - BAGUE SEEGER Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
834764 - ROULEMENT A BILLES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/2/4/img/132224.jpg)
34 |
JOINT TORIQUE (20,24X2,62) ARBRE EMBRAYAGE OU BOUCHON HUILE DE CULASSE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU90706203- Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
BOUCHON OBTURATEUR USINAGE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU12022600- Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
GU19002020 - BAGUE 6,6X9X13 Plus d'informationsQuantité requise : 2 |
||||||
|
37 |
2A000591 - VIS Plus d'informationsQuantité requise : 14 |
||||||
|
38 |
2A001047 GEAR SELECTOR BARREL WITH I.P. Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
B063025 - GUARNIZIONE 8,7X14.2X1.3 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/8/2/0/img/156820.jpg)
40 |
CAPTEUR POINT MORT ORIGINE PIAGGIO V7, V9, V85 MOTO GUZZI 2019> -1A011654 Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
2A000097 - CUSCINETTO A SFERE 6202-2RSH/C3 LHT23 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/7/7/img/132577.jpg)
42 |
BOUCHON CAOUTCHOUC REGARD ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU93180220- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/6/1/5/2/img/146152.jpg)
43 |
BOUCHON/VIS DE PURGE BOITE DE VITESSE ORIGINE MOTO GUZZI V7, V9 2016> -2A000823 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/1/6/9/0/img/101690.jpg)
44 |
JOINT (10X18X1.5) BOUCHON DE VIDANGE ORIGINE PIAGGIO POUR MOTO-GUZZI BREVA, GRISO, NEVADA, NORGE, STELVIO, V-7, V-9, V-11, SPORT, CALIFORNIA, AUDACE, ELDORADO, BELAGIO -GU01528930 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/6/4/6/img/110646.jpg)
45 |
RONDELLE RESSORT (8.4X15X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -658837 Plus d'informationsQuantité requise : 6 |
||||||
|
46 |
GU98680440 - VIS TCEI M8X40 Plus d'informationsQuantité requise : 6 |
||||||
|
47 |
2A001050 - RONDELLE PLATE Plus d'informationsQuantité requise : 1 |
||||||
|
48 |
2B001138 - PASSACAVO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/1/img/71941.jpg)
49 |
VIS BRIDE TH (6X12) ORIGINE PIAGGIO COMUUN A LA GAMME -AP8152277- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/3/img/73553.jpg)
50 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206- Plus d'informationsQuantité requise : 1 |
||||||
|
51 |
2B001770 - PASSACAVO Plus d'informationsQuantité requise : 1 |
