Eclatés de véhicule - VESPA VESPA GT 125 Vespa GTV 125 4T E3 2006
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

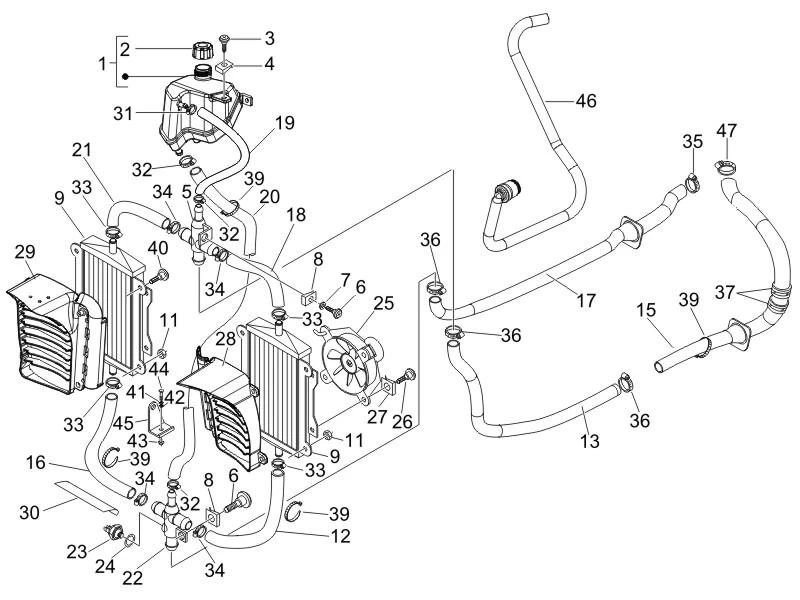

Châssis - parties plastiques - carrosseries : 02.55 INSTALATION DE REFOIDISSEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/208/Vespa_GTV_125_4T_E3_2006_02.55.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/6/5/6/img/89656.jpg)
1 |
VASE EXPANSION/RESERVOIR LIQUIDE DE REFROIDISSEMENT ORIGINE PIAGGIO 125-250-300 VESPA GTS 2009> -657111- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/4/3/img/67743.jpg)
2 |
BOUCHON VASE EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER -623673- Plus d'informationsQuantité requise : 1 |
|||||||||
3 |
257404 - VIS Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
4 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
577195 - RACCORD Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/3/img/67113.jpg)
6 |
VIS CARENAGE (M6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -575249 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
7 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047- Plus d'informationsQuantité requise : 1 |
|||||||||
|
8 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/1/1/3/0/img/81130.jpg)
9 |
RADIATEUR ORIGINE PIAGGIO 125-250-300 VESPA GTS 2009> -577183 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/8/7/img/66187.jpg)
11 |
ECROU (M6) ECHAPPEMENT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -288245- Plus d'informationsQuantité requise : 6 |
|||||||||
|
12 |
57313R - TUYAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
13 |
577201 - TUYAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
15 |
57320R - TUBE Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
577205 - TUYAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
18 |
577384 - TUYAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
19 |
577433 - TUYAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
20 |
57314R - TUYAU EAU RADIATEUR Plus d'informationsQuantité requise : 1 |
|||||||||
|
21 |
623013 - TUYAU Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
RACCORD 4 VOIES REFROIDISSEMENT ORIGINE PIAGGIO 125 VESPA GT, GTS 2005<2012 -577196 Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
949625 - RACCORD Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/1/0/4/img/82104.jpg)
23 |
CAPTEUR DE TEMPERATURE ORIGINE PIAGGIO 125 GT, GTS 2012< -584676 Plus d'informationsQuantité requise : 1 |
|||||||||
|
23 |
640017 - INTERRUPTEUR TEMP. Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/6/8/img/65768.jpg)
24 |
JOINT CUIVRE SONDE DE TEMPERATURE REFROIDISSEMENT ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -168077 Plus d'informationsQuantité requise : 1 |
|||||||||
|
25 |
VENTILATEUR ORIGINE PIAGGIO VESPA 125-250 GTS, GTV -584669- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
26 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836 Plus d'informationsQuantité requise : 3 |
|||||||||
|
27 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/1/1/3/2/img/81132.jpg)
28 |
PRISE AIR RADIATEUR GAUCHE ORIGINE PIAGGIO 125-250-300 VESPA GTS -577187- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/1/1/3/1/img/81131.jpg)
29 |
PRISE AIR RADIATEUR DROITE ORIGINE PIAGGIO 125-250-300 VESPA GTS 2012< -577184 Plus d'informationsQuantité requise : 1 |
|||||||||
|
30 |
583282 - JOINT PROTECT ARR FX Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/5/img/72865.jpg)
31 |
COLLIER (16.2MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001903- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/6/img/72866.jpg)
32 |
COLLIER DURITE (19.8MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001904 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/7/img/72867.jpg)
33 |
COLLIER SERRAGE DURITE (22.6) ORIGINE PIAGGIO COMMUN A LA GAMME -CM001905- Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/8/img/72868.jpg)
34 |
COLLIER DURITE REFROIDISSEMENT OU FILTRE A AIR (25.6MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001907 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/9/img/72869.jpg)
35 |
COLLIER DURITE REFROIDISSEMENT (30.8 MM) ORIGINE PIAGGIO COMMUN A LA GAMME -CM001908- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/6/img/72876.jpg)
36 |
COLLIER DURITE REFROIDISSEMENT (28.6 MM) ORIGINE PIAGGIO COMMUN A LA GAMME -CM001915 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/5/img/72905.jpg)
37 |
CLIPS ATTACHE FASCEAU ORINE PIAGGIO COMMUN A LA GAMME -CM006903 Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
39 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 6 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/2/img/66092.jpg)
40 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
41 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
42 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/1/img/65461.jpg)
43 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -020106- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/9/img/65639.jpg)
44 |
VIS TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031088 Plus d'informationsQuantité requise : 1 |
|||||||||
|
45 |
624702 - SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
46 |
624703 - TUYAU Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/8/1/img/72881.jpg)
47 |
COLLIER DURITE REFROIDISSEMENT (30MM) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 -CM001922- Plus d'informationsQuantité requise : 1 |
|||||||||
