Eclatés de véhicule - VESPA VESPA SPRINT 50 4T-3V E4 2017 - 2019 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

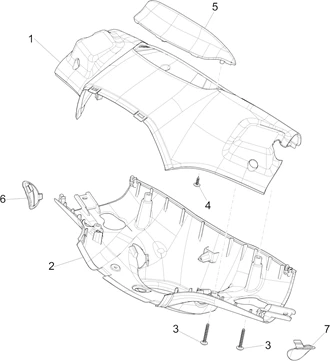

Guidon/direction : 03.01 COUVERTURES GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/864/Vespa_Sprint_50_4T-3V_E4_2017_-_2019_(EMEA)_03.01.png)
1 |
1B000071000LD - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B000071000D03 - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/4/1/0/img/75410.jpg)
1 |
COUVRE GUIDON SUPERIEUR ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014> NOIR 94 -1B00007100090 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/4/0/9/img/75409.jpg)
1 |
COUVRE GUIDON SUPERIEUR ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014> BRUT -1B000071 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B000071000L7 - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B000071000HQ - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/4/1/1/img/75411.jpg)
1 |
COUVRE GUIDON SUPERIEUR ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014> BLANC 544 -1B000071000BR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B000071000HT - PROTECTION SUP. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/4/1/4/img/75414.jpg)
1 |
COUVRE GUIDON SUPERIEUR ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014> ROUGE 894 -1B000071000R7 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B000071000TA - GUIDON TOP Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B000071000VU - GUIDON TOP Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1B000071000NV - PROTECTION SUP. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B001231000LD - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B001231000D03 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B001231000TA - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B001231000VU - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B001231000L7 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B001231000HQ - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/8/4/0/img/75840.jpg)
2 |
COUVRE GUIDON INFERIEUR ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014> NOIR 94 -1B00123100090 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/8/4/4/img/75844.jpg)
2 |
COUVRE GUIDON INFERIEUR ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014> ROUGE 894 -1B001231000R7 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B001231000HT - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/8/4/1/img/75841.jpg)
2 |
COUVRE GUIDON INFERIEUR ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014> BLANC 544 -1B001231000BR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/8/3/9/img/75839.jpg)
2 |
COUVRE GUIDON INFERIEUR ORIGINE PIAGGIO 50-125 VESPA SPRINT 2014> BRUT -1B001231 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1B001231000NV - COUVERCLE GUIDON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/8/img/66038.jpg)
3 |
VIS CARENAGE/CARROSSERIE ORIGINE PIGGIO COMMUN A LA GAMME -259577- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
4 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498- Plus d'informationsQuantité requise : 3 |
||||||
|
5 |
ENCADREMENT COMPTEUR ORIGNE PIAGGIO 50-125 VESPA SPRINT 2014> -1B005482 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000LD - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/0/6/6/1/img/160661.jpg)
6 |
BOUCHON CACHE DIRECTION DROIT ORIGINE PIAGGIO 50-125 SPRINT VESPA 2016> BLEU 297/A -1B000074000D03 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000VU - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000HQ - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000L7 - COUVERCLE D. Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B00007400090 - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000R7 - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074 - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000BR - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000HT - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000TA - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1B000074000NV - COUVERCLE GUIDON D. Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000LD - COUVERTURE GUIDON GAUCH Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000D03 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000VU - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B00007500090 - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075 - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000L7 - COUVERCLE G. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/6/8/6/img/139686.jpg)
7 |
BOUCHON CACHE DIRECTION GAUCHE ORIGINE PIAGGIO 50-125 SPRINT VESPA 2016> GRIS 707/C -1B000075000HQ Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000R7 - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000HT - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000TA - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000BR - CACHE DIRECTION AR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1B000075000NV - COUVERCLE GUIDON G. Plus d'informationsQuantité requise : 1 |
