Eclatés de véhicule - PIAGGIO VU APE CLASSIC 0 Ape Classic 400 E4 2017-2018
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

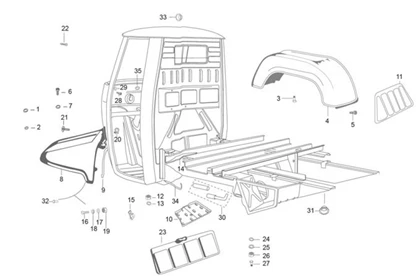

Châssis - parties plastiques - carrosseries : 02.28 LOGEMENT ROUE - GARDE BOUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/815/Ape_Classic_400_E4_2017-2018_02.28.png)
1 |
B008167 RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/7/img/65387.jpg)
2 |
VIS AUTOTARAUDEUSE (2,9X9,5) CRUCIFORME ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015727- Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
604603 - RIVET Plus d'informationsQuantité requise : 8 |
||||||
|
4 |
B042612 GARDE-BOUE AR. Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/1/img/65741.jpg)
5 |
PION DE MAINTIEN DE SELLE OU DE BAVETTE ORIGINE PIAGGIO 50 CIAO/TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2014> -142425 Plus d'informationsQuantité requise : 4 |
||||||
|
6 |
VIS AUTOTARAUDEUSE (2,9X9,5) CRUCIFORME ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015727- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
7 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
B075974 GARDE BOUE AV. Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
568702 JOINT Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
568703 JOINT Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
567520 PORTE BATERIES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/3/3/5/0/img/113350.jpg)
11 |
BAVETTE ARRIERE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2006> -142424 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/3/img/65463.jpg)
12 |
ECROU (M8X6,5) ORIGINE PIAGGIO COMMUN A LA GAMME -020108- Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
604691 TIRANT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
B024179 CLE KIT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/3/img/65643.jpg)
16 |
VIS TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -031092 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
17 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 12 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/6/4/img/65664.jpg)
18 |
RONDELLE RESSORT (6,4X16X1) ORIGINE PIAGGIO COMMUN A LA GAMME -078307- Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/1/img/65461.jpg)
19 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -020106- Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
20 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/9/0/img/65390.jpg)
21 |
VIS DE CABOCHON CLIGNOTANT ORIGINE PIAGGIO 50 TYPHOON 2011< -015730 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/4/9/img/63849.jpg)
22 |
VIS PARKER (4.8X9.5) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME - 008265 Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
116103 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
25 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 4 |
||||||
|
26 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -020106- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/9/img/65639.jpg)
27 |
VIS TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031088 Plus d'informationsQuantité requise : 4 |
||||||
|
28 |
VIS AUTOTARAUDEUSE (2,9X9,5) CRUCIFORME ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015727- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/5/img/63775.jpg)
29 |
RONDELLE PLATE (4.3X8X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -003054 Plus d'informationsQuantité requise : 2 |
||||||
|
30 |
632508 TIRANT AR TL2 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
568131 BOUCHON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/0/img/65640.jpg)
32 |
VIS TH (6X18) ORIGINE PIAGGIO COMMUNA LA GAMME -031089 Plus d'informationsQuantité requise : 4 |
||||||
|
33 |
660751 - PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
604954 TAMPON Plus d'informationsQuantité requise : 1 |
