Eclatés de véhicule - PIAGGIO VU APE CLASSIC 0 Ape Classic 400 E4 2017-2018
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

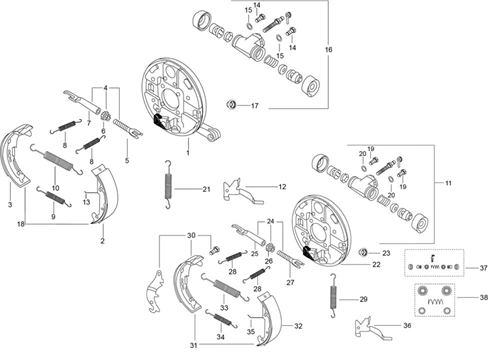

Instalation du freins - transmisisons : 05.07 MÂCHOIRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/815/Ape_Classic_400_E4_2017-2018_05.07.png)
1 |
616541 DISQUE PATIN FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B003784 PATIN FREIN AVANT GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/1/9/0/img/151190.jpg)
3 |
MACHOIRES DE FREIN AVANT ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2006> -940004 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
179056 FOURCHE COMPLETE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
|
||||||
|
6 |
|
||||||
|
7 |
|
||||||
|
8 |
602497 PINCE DE RETENUE MACHOIRES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/5/3/3/img/110533.jpg)
9 |
RESSORT DE MACHOIRE DE FREIN ORIGINE PIAGGIO TRIPORTEUR APE -116088 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/3/7/8/img/111378.jpg)
10 |
RESSORT DE MACHOIRE DE FREIN (112.5) ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2006>, APE TM 703 -245038 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
632148 CYLINDRE FREIN AR Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
178807 LEVIER FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
178824 PONT D. Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
178823 PONT G. Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
063440 VIS Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
012536 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/6/3/0/3/img/116303.jpg)
16 |
CYLINDRE DE FREIN AVANT TRIPORTEUR APE CALESSINO 2007<2012/ CLASSIC 206> -587616 Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
|
||||||
|
18 |
MACHOIRES DE FREIN AVANT ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2006> -940004 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
063440 VIS Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
012536 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
178808R RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
602120 DISQUE PATIN FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
602123 DISQUE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
179056 FOURCHE COMPLETE Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
179057 FOURCHE COMPLETE Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
|
||||||
|
27 |
|
||||||
|
28 |
602497 PINCE DE RETENUE MACHOIRES Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/6/2/7/img/117627.jpg)
30 |
MACHOIRES DE FREIN ARRIERE GAUCHE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2006> -940005 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/6/2/6/img/117626.jpg)
30 |
MACHOIRES DE FREIN ARRIERE DROITE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2006> -940006 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
B003784 PATIN FREIN AVANT GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
MACHOIRES DE FREIN ARRIERE GAUCHE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2006> -940005 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
MACHOIRES DE FREIN ARRIERE DROITE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>2012, CLASSIC 2006> -940006 Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
B003784 PATIN FREIN AVANT GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
RESSORT DE MACHOIRE DE FREIN (112.5) ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2006>, APE TM 703 -245038 Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
RESSORT DE MACHOIRE DE FREIN ORIGINE PIAGGIO TRIPORTEUR APE -116088 Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
178824 PONT D. Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
178823 PONT G. Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
178807 LEVIER FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
|
||||||
|
37 |
|
||||||
|
38 |
925574 KIT REVISION Plus d'informationsQuantité requise : 1 |
