Eclatés de véhicule - APRILIA AREA 51 50 1998-2000
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

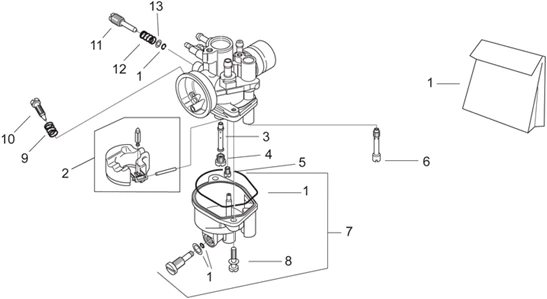

Moteur : 29.42 CARBURATEUR II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/237/Area_51_1998-2000_29.42.PNG)
1 |
AP8206886 - SACHET JOINTS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/2/5/img/66625.jpg)
2 |
FLOTTEUR, POINTEAU ET AXE DE CUVE POUR CARBURATEUR ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 2T -482916- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8206707 - GICLEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/0/0/1/img/56001.jpg)
3 |
AP8206796 - GICLEUR Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8206797 - GICLEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/0/5/1/img/73051.jpg)
4 |
GICLEUR (68) ORIGINE DERBI 50 SENDA 2018> -CM101719 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
CM101715 - GICL.MAXI Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
Jet maximum |
||||||
|
4 |
Jet maximum |
||||||
|
4 |
Jet maximum |
||||||
|
4 |
CM101725 - GICL.MAXI Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
Gicleur minimum |
||||||
|
5 |
Gicleur minimum |
||||||
|
5 |
AP8206922 - GICLEUR MINIMUM Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
Gicleur minimum |
||||||
|
6 |
AP8206903 - JET DEMARRAGE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8206904 - JET DEMARRAGE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP8206889 - CUVE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/0/0/img/66200.jpg)
8 |
VIS DE FIXATION CUVE DE CARBURATEUR ORIGINE PIAGGIO COMMUN A LA GAMME -288862 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
Res.vis rég.air mini |
||||||
|
10 |
CM107703 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
Vis rég.air minimum |
||||||
|
11 |
Vis rég.soupape gaz |
||||||
|
12 |
Res.vis rég.soup.gaz |
||||||
|
13 |
AP8206897 - RONDELLE PLATE Plus d'informationsQuantité requise : 1 |
