Eclatés de véhicule - GILERA GPR 50 1998-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

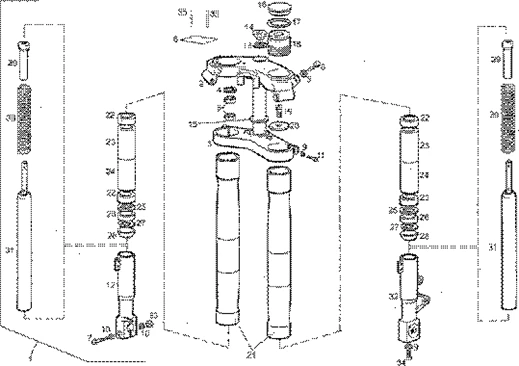

Suspensions-roues : T12 FOURCHE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/670/GPR_50_1998-2005_T12.PNG)
1 |
FORCELLA COMPL..GPR-50 R 00 |
||||||
|
2 |
00H00207091 - R-PLATINE SUPFRIEURE FOURCHE G Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
PIASTRA INF.FORCELLA GRIGIO ZIRCON |
||||||
|
4 |
CACHE-POUSSI¤RE DIRECTION. GPR |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/0/6/img/63606.jpg)
5 |
ROULEMENT (25X52X15) DE DIRECTION ORIGINE PIAGGIO 50 GILERA SMT, RCR 2006>2017/DERBI SENDA 2000>2015/APRILIA SX, RX 2006>2011 -00000056205- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
PLAQUE |
||||||
|
7 |
00000002855 - BOULON TETE HEX.8M125X55 D931 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
00000004630 - VIS A TETE ALLEN 6M100X30. Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
|
||||||
|
10 |
RONDELLE |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/4/0/img/66340.jpg)
11 |
VIS BTR (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -323990 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
R-BOUCHON EXTRöMITö DROITE FOU |
||||||
|
13 |
RONDELLE |
||||||
|
14 |
00H00203111 - ECROU FIX PIVOT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
RONDELLE FIXE DIRECTION 35X25X |
||||||
|
16 |
00H02002541 - BOULON BOUCHON JAMBRE FOURCHE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
JOINT |
||||||
|
18 |
00H00203271 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
VIS |
||||||
|
20 |
00H00202601 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
FOURREAU FOURCHE |
||||||
|
22 |
AP8123910 - DOUILLE DE COULISSEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
ENTRETOISE |
||||||
|
24 |
ENTRETOISE |
||||||
|
25 |
RONDELLE BASE APPUIE-JAMBE-FOU |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/3/0/img/71530.jpg)
26 |
AP8123769 - JOINT SPI Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
CIRCLIP |
||||||
|
28 |
SUPPLEMENT POUSSIERE FOURCHE |
||||||
|
29 |
TUBE DE FOURCHE |
||||||
|
30 |
RESSORT DE FOURCHE |
||||||
|
31 |
ENSEMBLE TUYEAV SOUPAPE FOURCH |
||||||
|
32 |
R-BOUCHON EXTREMITE GAUCHE FOU |
||||||
|
33 |
00000023080 - ECROU INDESSERABLE 8M125 Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
00000004825 - VIS M8X25 Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
PLAQUETTE |
