Eclatés de véhicule - MOTO GUZZI LE MANS 850 Le Mans III 850 1981-1984
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

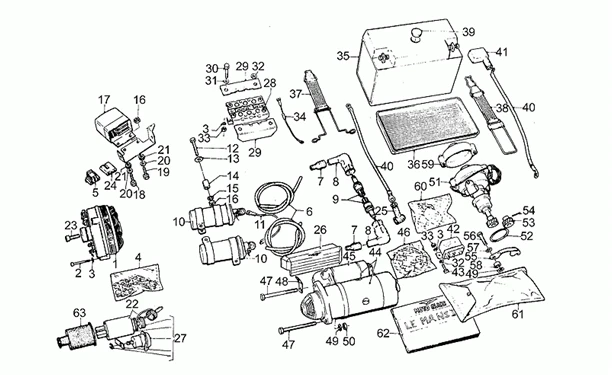

Chassis : 33.01 BATTERIE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/495/Le_Mans_III_850_1981-1984_33.01.PNG)
1 |
GU17712400 - ALTERNATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU98620245 - VIS M5X45 Plus d'informationsQuantité requise : 3 |
||||||
|
3 |
GU95021105 - RONDELLE EVENT. Plus d'informationsQuantité requise : 9 |
||||||
|
4 |
GU17712454 - PORTE-BALAIS Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU61712500 - CONNECTEUR 3 VIE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/3/7/7/img/129377.jpg)
6 |
CABLE HAUTE TENSION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI MOTEUR 2 SOUPAPES -GU17718350- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/2/8/1/img/129281.jpg)
7 |
CAPUCHON/CAOUTCHOUC HT ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU14717600 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU14717400 - PIPE BOUGIE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/6/5/img/73465.jpg)
9 |
BOUGIE NGK BP6ES ORIGINE PIAGGIO COMMUN A LA GAMME -GU30717010- Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
Bobine |
||||||
|
11 |
|
||||||
|
12 |
|
||||||
|
13 |
GU95100125 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU91180718 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
GU95000206 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
GU92630106 - ECROU M6X1 Plus d'informationsQuantité requise : 4 |
||||||
|
17 |
Régulateur de tension BOSCH |
||||||
|
18 |
GU98054320 - VIS M6X20 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/2/7/img/132927.jpg)
19 |
VIS TH (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98084314 Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU95100141 - RONDELLE 6,5X20X2 Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
GU93110060 - CAOUTCHOUC Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
GU31735360 - BLOC DEMARREUR Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU14712459 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU61712600 - CONNECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
GU19707100 - CAPUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
GU19733350 - PROTECTION DEMMAR Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
|
||||||
|
28 |
|
||||||
|
29 |
PROTECTION REDRESS. |
||||||
|
30 |
Vis |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/7/0/3/img/132703.jpg)
31 |
RONDELLE PLATE (5.25X14X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95100059 Plus d'informationsQuantité requise : 2 |
||||||
|
32 |
GU95000205 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
|
33 |
GU92602205 - ECROU Plus d'informationsQuantité requise : 5 |
||||||
|
34 |
GU17748500 - FILS DE MASSE Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
BATTERIE |
||||||
|
36 |
GU28707050 - BOITIER BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
Elastique de fixation |
||||||
|
38 |
GU14705500 - ELASTIQUE DE FIXATION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/7/7/img/132577.jpg)
39 |
BOUCHON CAOUTCHOUC REGARD ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU93180220- Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
Cable |
||||||
|
41 |
|
||||||
|
42 |
GU19732500 - RELAIS DEMARRAGE Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
VIS |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/9/4/4/img/130944.jpg)
44 |
DEMARREUR (VALEO) ORIGINE PIAGGIO GAMME MOTO-GUZZI -GU30730711- Plus d'informationsQuantité requise : 1 |
||||||
|
45 |
GU14730558 - INTERRUPTEUR A CLE Plus d'informationsQuantité requise : 1 |
||||||
|
46 |
GU14730570 - KIT DE DEMARREUR Plus d'informationsQuantité requise : 1 |
||||||
|
47 |
Vis |
||||||
|
48 |
|
||||||
|
49 |
GU95004208 - RONDELLE Plus d'informationsQuantité requise : 3 |
||||||
|
50 |
GU92602208 - ECROU M8X1,25 Plus d'informationsQuantité requise : 1 |
||||||
|
51 |
|
||||||
|
52 |
Joint |
||||||
|
53 |
ENGRENAGE |
||||||
|
54 |
Goupille |
||||||
|
55 |
GU14715700 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
56 |
GU98052430 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/4/8/img/73448.jpg)
57 |
RONDELLE (8,4X13X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU14615901- Plus d'informationsQuantité requise : 2 |
||||||
|
58 |
Entretoise |
||||||
|
59 |
Couvercle |
||||||
|
60 |
KIT REVISION RUPTEUR+CONDENSATEUR ORIGINE PIAGGIO MOTO-GUZZI AVANT 2000> -GU14719800- Plus d'informationsQuantité requise : 1 |
||||||
|
61 |
TROUSSE OUTILS |
||||||
|
62 |
|
||||||
|
62 |
|
||||||
|
62 |
|
||||||
|
62 |
|
||||||
|
63 |
GU19741336 - CAPUCHON Plus d'informationsQuantité requise : 1 |
