Eclatés de véhicule - MOTO GUZZI LE MANS 850 Le Mans III 850 1981-1984
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

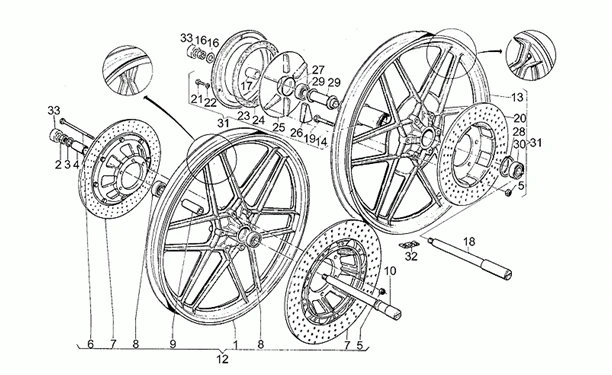

Chassis : 33.11 ROUES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/495/Le_Mans_III_850_1981-1984_33.11.PNG)
1 |
|
||||||
|
2 |
GU92602516 - ECROU M16X1,5 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU95004217 - RONDELLE 17X27X2 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
|
||||||
|
5 |
GU92630508 - ECROU Plus d'informationsQuantité requise : 12 |
||||||
|
6 |
Vis |
||||||
|
7 |
|
||||||
|
8 |
GU92204221 - ROULEMENT Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
|
||||||
|
10 |
|
||||||
|
12 |
|
||||||
|
13 |
|
||||||
|
14 |
GU14632250 - MOYEU Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU92602316 - ECROU M6X1,5 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU14634400 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU17634150 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AXE DE ROUE AR. |
||||||
|
19 |
Vis |
||||||
|
20 |
|
||||||
|
21 |
GU98054320 - VIS M6X20 Plus d'informationsQuantité requise : 3 |
||||||
|
22 |
Rondelle évent. |
||||||
|
23 |
GU14335650 - BRIDE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU14335350 - BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
GU14335203 - DISQUE PIECE EN CAOUTCHOUC Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
GU01336800 - PARASTRAPPI Plus d'informationsQuantité requise : 12 |
||||||
|
27 |
GU90706490 - JOINT TORIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU90271055 - BAGUE SEEGER Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU14634050 - ENTRETOISE INTERNE ROULEMENTS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/0/2/img/132402.jpg)
30 |
ROULEMENT (20X47X14) DE ROUE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU92204220- Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
|
||||||
|
32 |
GU14616150 - CONTREPOIDS Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU62616800 - BOUCHON Plus d'informationsQuantité requise : 1 |
