Eclatés de véhicule - APRILIA QUASAR 180 2004
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

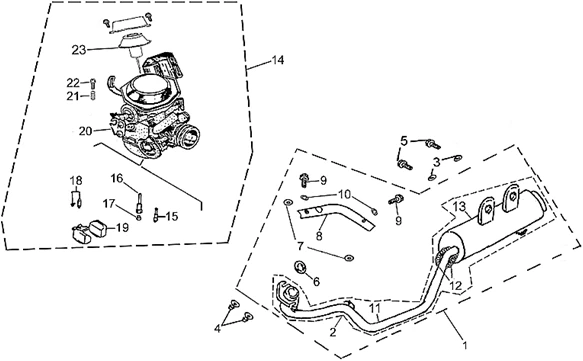

Chassis : 28.15 GROUPE ECHAPPEMENT-CARBURATEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/311/Quasar_180_2004_28.15.PNG)
1 |
AP8911293 - MARMITTA CPL. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
Pot d’échappement |
||||||
|
3 |
Rondelle plate |
||||||
|
4 |
AP8911015 - DADO M6 Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
Vis bride |
||||||
|
6 |
AP8910735 - GUARNIZIONE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP8911067 - GUARNIZIONE Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
AP8910740 - PROTEZIONE MARMITTA Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
Vis bride |
||||||
|
10 |
Rondelle |
||||||
|
11 |
Tuyau d’échappement |
||||||
|
12 |
AP8911228 - MOLLA Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
Silencieux |
||||||
|
14 |
AP8911258 - CARBURATORE CPL.D.39,5 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
Jet pilote |
||||||
|
16 |
Porte-jet maximum |
||||||
|
17 |
Jet maximum |
||||||
|
18 |
Soupape arrivée essence |
||||||
|
19 |
Flotteur |
||||||
|
20 |
Guide-câble |
||||||
|
21 |
Ressort |
||||||
|
22 |
Vis régl. régime mini |
||||||
|
23 |
AP8911221 - MEMBRANA A DEPRESSIONE Plus d'informationsQuantité requise : 1 |
