Eclatés de véhicule - APRILIA QUASAR 180 2004
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

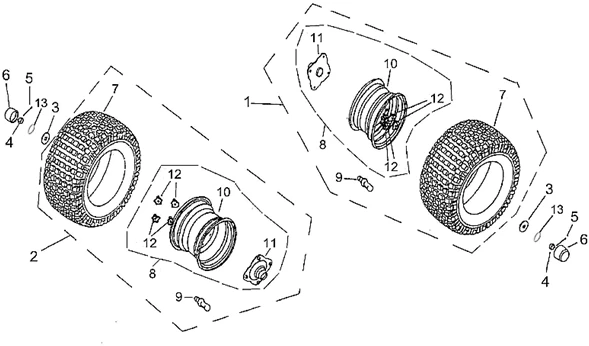

Chassis : 28.25 ROUE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/311/Quasar_180_2004_28.25.PNG)
1 |
Roue AR G cpl. |
||||||
|
1 |
Roue AR cpl |
||||||
|
2 |
Roue AR D cpl. |
||||||
|
3 |
Rondelle plate |
||||||
|
4 |
Ecrou autobloqu. |
||||||
|
5 |
Goupille |
||||||
|
6 |
AP8910215 - CAPPUCCIO Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
Pneu arrière |
||||||
|
7 |
Pneu arrière |
||||||
|
8 |
AP8910894 - RUOTA POST.NUDA CPL. Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
Roue AR nue cpl. |
||||||
|
9 |
AP8910207 - VALVOLA Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
AP8911490 - CERCHIO 8X8 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
AP8911216 - MOZZO POST. Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
AP8910315 - DADO M10 Plus d'informationsQuantité requise : 8 |
||||||
|
13 |
Rondelle |
||||||
|
13 |
Rondelle |
