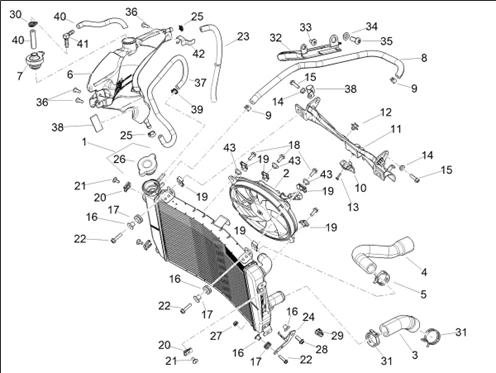

Instalation de refoidissement : 10.02 INSTALATION DE REFOIDISSEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1192/Tuono_660_4T_8V_E5_Factory_ABS_2022-23_(EMEA)_10.02.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/1/6/6/1/img/171661.jpg)
1 |
RADIATEUR ORIGINE APRILIA 660 RS, TUONO 2020> -2B006694 Plus d'informationsQuantité requise : 1 |
||||||
2 |
2D000572 ELECTRIC FAN Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B005285 COOLING PIPE, RADIATOR-PUMP Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B005286 COOLING PIPE, ENGINERADIATOR Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
CM269609 - COLLIER SERR. TUBE Plus d'informationsQuantité requise : 3 |
||||||
|
6 |
2B008021 COOLANT TANK Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
899642 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
2B007124 TUYAU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/9/7/img/71197.jpg)
9 |
COLLIER CLIC (13X6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102764 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
2B007482 BRAKE HOSE FIXING BRACKET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/1/6/6/7/img/171667.jpg)
11 |
SUPPORT RADIATEUR ORIGINE APRILIA 660 RS, TUONO 2020> -2B005580 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
890760 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
13 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/7/0/0/7/img/57007.jpg)
14 |
DOUILLE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8221129 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/2/img/71942.jpg)
15 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152279- Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
2B008123 FLANGED SPACER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/4/img/71384.jpg)
17 |
CAOUTCHOUC/ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120030- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/7/5/9/img/151759.jpg)
18 |
VIS BRIDE TH (6X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -2B004560- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
19 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 7 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
20 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/4/img/71894.jpg)
21 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/3/img/71943.jpg)
22 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152280- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/8/6/8/img/70868.jpg)
23 |
DURITE/TUYAU ESSENCE (5.5X10) ORIGINE APRILIA-MOTO GUZZI COMMUN A LA GAMME -896544- Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
2B005581 RADIATOR BRACKET Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
AP8102378 - COLLIER Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
2B007772 FILLER CAP RADIATOR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/8/img/71958.jpg)
27 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152299- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/8/img/71948.jpg)
28 |
VIS BRIDE TH (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152286 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
29 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/8/2/img/71182.jpg)
30 |
COLLIER SERRAGE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102520 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
CM269609 - COLLIER SERR. TUBE Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
2B008121 WATER PIPE SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/3/3/img/71433.jpg)
34 |
RONDELLE EN T (8.2X12X4) POUR VIS DE 6 ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121096 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/0/9/4/5/img/50945.jpg)
35 |
VIS BTR TETE BOMBEE (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152058 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/7/img/71897.jpg)
36 |
VIS CRUCIFORME (5X15) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150509 Plus d'informationsQuantité requise : 4 |
||||||
|
37 |
2B008511 PREFORMED VENT PIPE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/3/7/7/img/69377.jpg)
38 |
COLLIER FIXATION CABLAGE OU DURITE OUVERT ORIGINE PIAGGIO COMMUN A LA GAMME -845978 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/5/img/71155.jpg)
39 |
COLLIER DURITE (10,1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101595- Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
890505 - TUYAU ESSENCE D.5.5X10 Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
2B008778 - L SHAPE PIPE FITTING Plus d'informationsQuantité requise : 1 |
||||||
|
42 |
2B009087 - PIPE GUIDE BRACKET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/3/1/9/img/72319.jpg)
43 |
RONDELLE EN T (6X17X6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8221349 Plus d'informationsQuantité requise : 3 |
