Eclatés de véhicule - MOTO GUZZI DAYTONA 1000 1992-1995
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

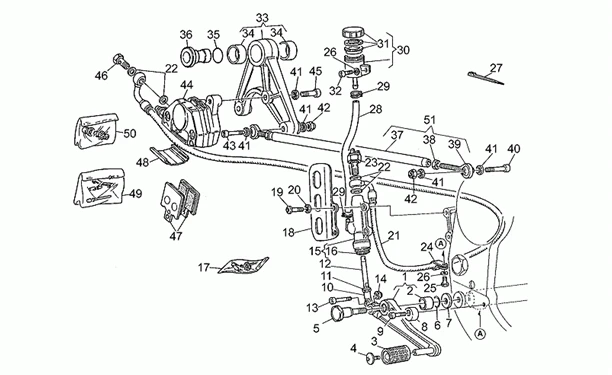

Chassis : 33.12 SYS.FREIN ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/485/Daytona_1000_1992-1995_33.12.PNG)
1 |
GU01677060 - LEVIER DE FREIN AR Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU28252060 - DOUILLE 18 MM EST. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/2/4/5/img/129245.jpg)
3 |
CAOUTCHOUC SELECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU14251001 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU98230616 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
Pivot |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/4/7/9/img/69479.jpg)
6 |
JOINT TORIQUE CIRCUIT ALIMENTATION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -847180- Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
|
||||||
|
8 |
GU30677600 - EXCENTRIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU98622325 - VIS M6X25 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU30675300 - ROTULE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU92601206 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
Tige pompe |
||||||
|
13 |
GU98622320 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
GU92630206 - ECROU M6X1 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU30666900 - POMPE FREIN ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP8113288 - SOUFFLET EN CAOUTCHOUC Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU19659500 - GR.REVISION RACCORDDE POMP Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU30665400 - PLAQUE DE PROTECTION POMPE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU98230620 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/2/img/71912.jpg)
20 |
RONDELLE (6,4X10X,7) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152105- Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
GU30657500 - TUYAU HUILE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/9/4/9/img/129949.jpg)
22 |
RONDELLE DURITE FREIN (10X1.5X1) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU25656100 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/2/7/1/img/129271.jpg)
23 |
CONTACTEUR DE STOP ARRIERE ORIGINE PIAGGIO MOTO-GUZZI DAYTONA, LE-MANS, QUOTA, V35, V50, V65, V75, V10, V11 -GU14657050- Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU12006500 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
GU98054310 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/3/img/73553.jpg)
26 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206- Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU49609601 - COLLIER 2,4X92 Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU00823950050 - T GOMMA 5X9 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/7/1/8/3/img/157183.jpg)
29 |
GU19157800 - COLLIER Plus d'informationsQuantité requise : 2 |
||||||
|
30 |
GU30663500 - RESERV.HUILE FREINS Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU30661101 - COUVERCLE RESERVOIR Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
GU98612316 - VIS M6X16 Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU30635800 - ETRIER AR Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
|
||||||
|
35 |
|
||||||
|
36 |
Bague |
||||||
|
37 |
|
||||||
|
38 |
GU92602208 - ECROU M8X1,25 Plus d'informationsQuantité requise : 2 |
||||||
|
39 |
Rotule |
||||||
|
40 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/4/8/img/73448.jpg)
41 |
RONDELLE (8,4X13X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU14615901- Plus d'informationsQuantité requise : 6 |
||||||
|
42 |
GU92630108 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
43 |
GU98150440 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
44 |
AP8213196 - PINCE FREIN AV Plus d'informationsQuantité requise : 1 |
||||||
|
45 |
|
||||||
|
46 |
GU95990028 - VIS TUYAU HUILE * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/0/5/4/img/130054.jpg)
47 |
PLAQUETTES DE FREIN ARRIERE ORIGINE PIAGGIO MOTO-GUZZI V50, V65, V10, V11, STRADA, NEVADA, DAYTONA -GU27654610- Plus d'informationsQuantité requise : 1 |
||||||
|
48 |
GU30654700 - COUVERCLE PINCE FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
49 |
GU30659101 - GOUJON+RESSORT PINCE Plus d'informationsQuantité requise : 1 |
||||||
|
50 |
AP8113549 - PURGE AIR Plus d'informationsQuantité requise : 1 |
||||||
|
51 |
|
