Eclatés de véhicule - MOTO GUZZI DAYTONA 1000 1992-1995
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

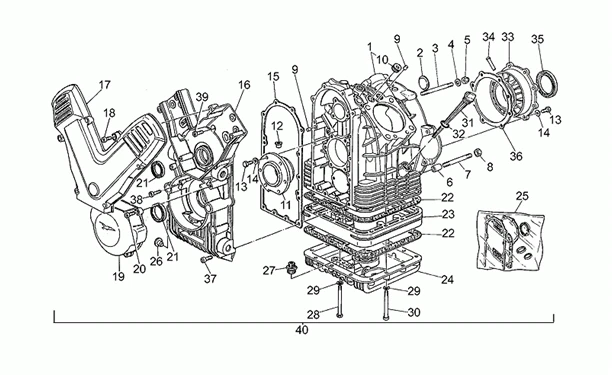

Moteur : 34.27 CARTER MOTEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/485/Daytona_1000_1992-1995_34.27.PNG)
1 |
Carter moteur |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/0/1/img/129101.jpg)
2 |
GU12003900 - DISQUE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU96508066 - VIS SANS TETE M8X66 Plus d'informationsQuantité requise : 4 |
||||||
|
4 |
GU95004208 - RONDELLE Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/6/1/img/132561.jpg)
5 |
ECROU BORGNE (D8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU92781081 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
GU12018900 - DOUILLE D'ACCOUPLEMENT Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
GU96508075 - VIS SANS TETE M8X75 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU92602208 - ECROU M8X1,25 Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
GU95512081 - GOUPILLE Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
GU12065400 - BOUCHON Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
GU140119005 - FLANC COMPLET Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU14011901 - BRIDE MIN.0,2 MM Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU12012200 - GOUPILLE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU98054425 - VIS M8X25 Plus d'informationsQuantité requise : 14 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/3/2/img/131932.jpg)
14 |
RONDELLE ELASTIQUE (8X15X0.3) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61270300 Plus d'informationsQuantité requise : 14 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/8/5/2/5/img/128525.jpg)
15 |
JOINT DE COUVERCLE DISTRIBUTION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI (MOTEUR 2 SOUPAPES) -GU05001231 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
Couvercle distribution |
||||||
|
17 |
GU30056800 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU98612320 - VIS Plus d'informationsQuantité requise : 6 |
||||||
|
19 |
GU30001600 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/7/9/img/133179.jpg)
20 |
VIS BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98682316 Plus d'informationsQuantité requise : 3 |
||||||
|
21 |
JOINT SPI/BAGUE (28X38X7) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU90402840 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/7/6/img/129176.jpg)
22 |
JOINT CARTER MOTEUR ORIGINE PIAGGIO MOTO-GUZZI 940 BELLAGIO -GU14003600- Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
FLASQUE |
||||||
|
24 |
|
||||||
|
25 |
Kit joint moteur spi |
||||||
|
26 |
GU30002100 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU14003800 - RACCORD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/8/6/6/img/132866.jpg)
28 |
VIS TH (6X90) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98052390- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/3/img/73553.jpg)
29 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206- Plus d'informationsQuantité requise : 18 |
||||||
|
30 |
GU98620355 - VIS M6X60 Plus d'informationsQuantité requise : 14 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/4/7/3/img/130473.jpg)
31 |
JAUGE HUILE ORIGINE MOTO GUZZI COMMUN A LA GAMME MOTEUR 2 SOUPAPES PAR CYLINDRE -GU30004910 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/2/2/2/img/132222.jpg)
32 |
JOINT TORIQUE (17,86X2,62) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90706178- Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU120114005 - BRIDE COMPLETE * Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU12011401 - BRIDE MIN.0,2 MM Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU12011402 - BRIDE MIN.0,4 MM Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/0/7/img/129107.jpg)
33 |
FLASQUE COTE EMBRAYAGE MIN.0,6 MM ORIGINE PIAGGIO MOTO-GUZZI ENSEMBLE DE LA GAMME -GU12011403 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/0/8/img/129108.jpg)
34 |
GOUPILLE DE CARTER DE ROULEMENT PRINCIPAL ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU12011700- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/5/1/8/4/img/125184.jpg)
35 |
JOINT VILLEBREQUIN COTE EMBRAYAGE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU90405367- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/5/5/0/0/img/125500.jpg)
36 |
JOINT DE FLASQUE COTE EMBRAYAGE ORIGINE MOTO-GUZZI COMMUN A LA GAMME -GU05011830 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/1/2/3/5/img/141235.jpg)
37 |
VIS BTR (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98620335 Plus d'informationsQuantité requise : 8 |
||||||
|
38 |
GU98622325 - VIS M6X25 Plus d'informationsQuantité requise : 4 |
||||||
|
39 |
GU98622320 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
40 |
MOTEUR |
