Eclatés de véhicule - MOTO GUZZI QUOTA 1100 Quota ES 1100 1998-2002
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

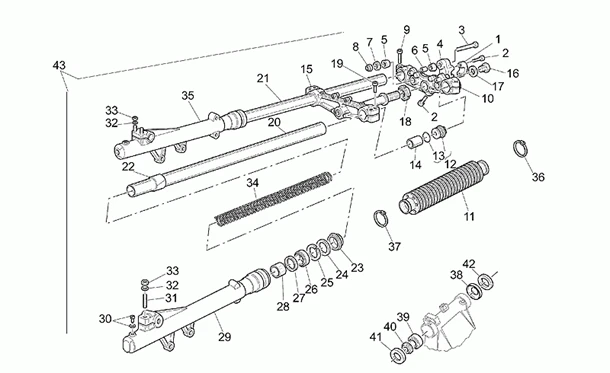

Chassis : 33.07 FOURCHE AV.<KM111999
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/921/Quota_ES_1100_1998-2002_33.07.png)
1 |
AP8123185 - PONTET GUIDON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/1/0/img/67410.jpg)
2 |
VIS BTR (8X30) ORIGINE PIAGGIO COMMUN A LA GAMME -600123 Plus d'informationsQuantité requise : 5 |
||||||
|
3 |
GU30530544 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
GU30500230 - CAVALIER INF. Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
AP8103504 - SILENTBLOC Plus d'informationsQuantité requise : 4 |
||||||
|
6 |
GU27530504 - TUYAU Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/8/9/6/3/img/108963.jpg)
7 |
RONDELLE SPECIALE DE GUIDON ORIGINE APRILIA/MOTO GUZZI COMMUN A LA GAMME -AP8123721 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
AP8123512 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
AP8203590 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
GU30493130 - PLAQUE SUP.FOURCHE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU30530541 - SOUFFLET FOURCHE Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU30530542 - BOUCHON Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
GU30530508 - JOINT TORIQUE Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU30530556 - TUYAU Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/5/9/img/72159.jpg)
16 |
AP8203251 - BOUCHON TUBE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
AP8123843 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP8203588 - BAGUE INFERIEUR FOURCHE * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/1/2/3/5/img/141235.jpg)
19 |
VIS BTR (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98620335 Plus d'informationsQuantité requise : 4 |
||||||
|
20 |
GU30530554 - TIGE GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU30530555 - TIGE DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU30530515 - BAGUE Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
GU30530534 - PARE-POUSSIERE Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
GU30530531 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
GU30530532 - BAGUE DE BUTEE Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
GU30530502 - JOINT SPI Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU37530506 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
28 |
GU30530520 - BAGUE Plus d'informationsQuantité requise : 2 |
||||||
|
29 |
GU30522625 - FOURREAU G Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU30530521 - VIS AVEC OR Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
GU30530530 - VIS SANS TETE Plus d'informationsQuantité requise : 3 |
||||||
|
32 |
GU27530521 - RONDELLE Plus d'informationsQuantité requise : 3 |
||||||
|
33 |
GU27530520 - ECROU NUL STOP Plus d'informationsQuantité requise : 3 |
||||||
|
34 |
GU30526630 - RESSORT Plus d'informationsQuantité requise : 2 |
||||||
|
35 |
GU30522525 - FOURREAU D Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
GU14609650 - COLLIER 3,6X20,6 Plus d'informationsQuantité requise : 2 |
||||||
|
37 |
GU27609685 - COLLIER Plus d'informationsQuantité requise : 2 |
||||||
|
38 |
GU14494600 - COUPELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/8/5/3/2/img/108532.jpg)
39 |
ROULEMENT DE COLONNE DE DIRECTION ORIGINE PIAGGIO MOTO-GUZZI 750 BREVIA, NEVADA, V7, 940 BELLAGIO, 1000 DAYTONA, LE-MANS, V10, 1100 V11, CALIFORNIA, SPORT -GU92249225 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/2/6/0/img/129260.jpg)
40 |
GU14516700 - RONDELLE D'APPUI Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/2/6/1/img/129261.jpg)
41 |
PARE-POUSSIERE DE JEU DE DIRECTION ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU14517000 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/7/8/9/img/130789.jpg)
42 |
RONDELLE PLATE (25.4X50X1) ORIGINE PIAGGIO COMMUN A LA GAMME -GU30516500 Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
GU30490225 - FOURCHE AV. Plus d'informationsQuantité requise : 1 |
