Eclatés de véhicule - MOTO GUZZI QUOTA 1100 Quota ES 1100 1998-2002
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

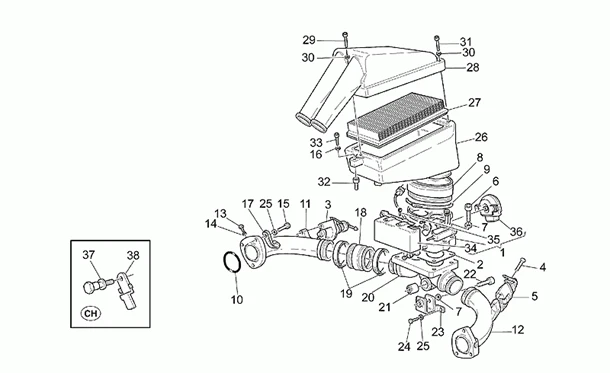

Moteur : 34.28 CORPS À PAPILLON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/921/Quota_ES_1100_1998-2002_34.28.png)
1 |
GU30112630 - CORPS A PAPILLON Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU30113930 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU30115725 - INJECTEUR CPL.D. Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU98610245 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
GU30115726 - INJECTEUR CPL.G. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/4/1/img/133141.jpg)
6 |
VIS BTR (8X30) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98622430 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/4/8/img/73448.jpg)
7 |
RONDELLE (8,4X13X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU14615901- Plus d'informationsQuantité requise : 5 |
||||||
|
8 |
GU30114430 - MANCHON Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU93305093 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU90706410 - JOINT TORIQUE Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
GU30115032 - COLLECTEUR ASPIRATION DTE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU30115033 - COLLECTEUR ASPIRATION GCHE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU98310610 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
GU95100116 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
GU98622325 - VIS M6X25 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/2/img/71912.jpg)
16 |
RONDELLE (6,4X10X,7) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152105- Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU12006500 - COLLIER Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
GU30114330 - MANCHON Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
GU12548401 - COLLIER Plus d'informationsQuantité requise : 4 |
||||||
|
20 |
GU30116931 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU93202208 - SILENT BLOCK Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
AP8203590 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU30425330 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/2/8/img/132928.jpg)
24 |
VIS M6X16 ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU98084316 Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
RONDELLE (6,4X10X,7) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152105- Plus d'informationsQuantité requise : 8 |
||||||
|
26 |
GU30113730 - BASE CORPS FILTRE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/5/8/1/img/130581.jpg)
27 |
FILTRE A AIR MOTO ORIGINE PIAGGIO MOTO-GUZZI 940 BELLAGIO 2007>2013, 1000 DAYTONA 1992>1998, QUOTA 1992>2002, V10 1997>1999, 1100 CALIFORNIA 1994>2008, V11 1999>2005 -GU30113600- Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU30113430 - COUVERCLE CORPS FILTRE Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU98620260 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU95004205 - RONDELLE Plus d'informationsQuantité requise : 3 |
||||||
|
31 |
GU98620235 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/1/img/73551.jpg)
32 |
SILENTBLOC ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU93222023- Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
GU98622320 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
GU30112930 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
|
||||||
|
36 |
GU30530553 - DETEC.CORPS PAPILLON Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
GU30468125 - VIS A ARRACHEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
GU30113025 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
