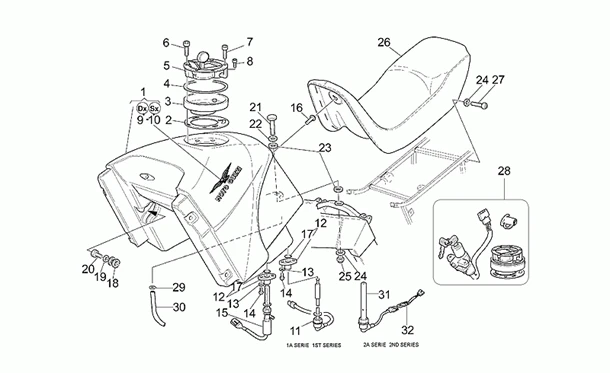

Chassis : 33.17 RESERVOIR CARBURANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/921/Quota_ES_1100_1998-2002_33.17.png)
1 |
GU30100224 - RESERVOIR BRUT Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU89000274 - RESERVOIR ESS. SABLE/JAUNE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU89000275 - RESERVOIR ESS.SABLE/BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU89000276 - RESERVOIR ESS. SABLE/MARRON Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU89000294 - SERBATOIO NERO USA (ANNULL) Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
GU89000295 - RESERVOIR ROUGE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU02102400 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU02102300 - FLANGIA Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/2/0/img/71420.jpg)
4 |
JOINT DE BAGUE DE BOUCHON RESERVOIR ORIGINE PIAGGIO APRILIA 750-900 SHIVER, 1000 CAPONORD, RSV-2/MOTO-GUZZI 750 BREVA, DAYTONA, 1100 V11, SPORT -AP8120893 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU01103960 - TAPPO SERBATOIO Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU98620230 - VIS M5X30 Plus d'informationsQuantité requise : 3 |
||||||
|
7 |
GU98622210 - VIS M5X10 Plus d'informationsQuantité requise : 3 |
||||||
|
8 |
GU98622215 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU01917800 - DECALCO DX "MOTO GUZZI" Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU01917900 - "DECALCO G.""MOTO GUZZI""" Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU30103030 - SONDE NIVEAU ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU02101800 - BRIDE Plus d'informationsQuantité requise : 3 |
||||||
|
12 |
GU01101830 - FLANGIA Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
GU29217960 - RONDELLE 5,9X3X0,8 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/6/1/img/132961.jpg)
14 |
VIS BTR TETE BOMBEE (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98230510 Plus d'informationsQuantité requise : 6 |
||||||
|
15 |
GU03105300 - SOUPAPE CARBURANT Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
GU30103225 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU90706116 - JOINT TORIQUE Plus d'informationsQuantité requise : 3 |
||||||
|
17 |
GU90706171 - JOINT TORIQUE Plus d'informationsQuantité requise : 3 |
||||||
|
18 |
GU91551166 - CAOUTCHOUC Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
GU95100256 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
GU98054412 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
GU98052355 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU98052360 - VIS M6X60 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU95100123 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU95100141 - RONDELLE 6,5X20X2 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU93110065 - CAOUTCHOUC Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
GU93110082 - CAOUTCHOUC Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
GU95000206 - RONDELLE Plus d'informationsQuantité requise : 4 |
||||||
|
25 |
GU92630106 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/4/1/img/65941.jpg)
25 |
ECROU BRIDE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -219277 Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
GU30460525 - SELLE Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU98230816 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
28 |
GU30736825 - KIT SERRURE Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU61108500 - COLLIER D9 Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU00823944050 - TUBO GOMMA 5X9 SAE30R7 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU01103000 - SONDE NIVEAU ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
GU30759725 - ADAPTATEUR Plus d'informationsQuantité requise : 1 |
