Eclatés de véhicule - APRILIA SR 125 SR COMPACT GT 125 E5 2021 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

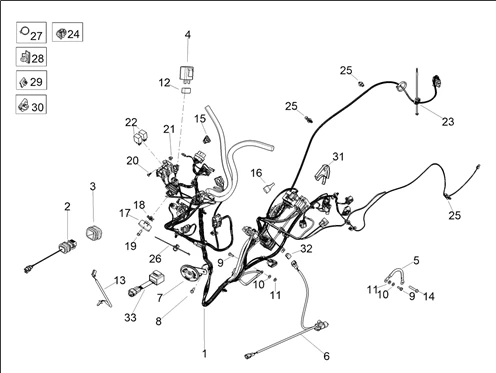

Dispositifs électriques : 11.01 CIRCUIT ELECTRIQUE AV
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1158/SR_COMPACT_GT_125_E5_2021_(EMEA)_11.01.png)
1 |
1D003711 - CABLE HARNESS Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
PRISE USB ORIGINE PIAGGIO 50 TYPHOON 2018>/APRILIA 50 SR MOTARD 2018> COMMUN AVEC AUTRES VEHICULES -1D003323 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1B001591 - PASSE CABLES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/9/5/8/8/4/img/195884.jpg)
4 |
CENTRALE DE CLIGNOTANT ORIGINE APRILIA 125 SR GT COMPACT 2021> -1D003639 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
581309 - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/4/0/2/img/86402.jpg)
6 |
CONTACTEUR/BOUTON DE BEQUILLE ORIGINE PIAGGIO COMMUN A LA GAMME -642559- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
CM071821 - AVERTISSEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/5/9/img/70959.jpg)
8 |
VIS BRIDE TH (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -969296- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
641204 - BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
10 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
11 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/6/img/66246.jpg)
12 |
SUPPORT ELASTIQUE CENTRALE ORIGINE PIAGGIO COMMUN A LA GAMME -291017 Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
CAPTEUR DE TEMPERATURE AMBIANTE ORIGINE PIAGGIO 50 SXR APRILIA 2021> -1D003720R- Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
CAPTEUR DE TEMPERATURE AMBIANTE ORIGINE PIAGGIO 50 SXR APRILIA 2021> -1D003720R- Plus d'informationsQuantité requise : 3 |
||||||
|
14 |
VIS BRIDE TH (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000348 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/9/5/8/8/5/img/195885.jpg)
15 |
BOUTON OUVERTURE DE LA SELLE ORIGINE APRILIA 125-200 SR GT COMPACT 2021> -1D003690 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
CM0074F9 - SHEATH L = 70 Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
1D002621 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
18 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/3/img/72723.jpg)
19 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777- Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
20 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
21 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/0/6/img/139406.jpg)
22 |
RELAIS 12V 30A AVEC RESISTANCE ORIGINE PIAGGIO 125-350-500 MP3, X10, 125-250-300 VESPA GTS, PORTER/APRILIA 1000 RSV-2, TUONO V2, FALCO, CAPONORD -1D001636 Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
1D003458 TIE CLIP Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
24 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/9/3/img/127593.jpg)
25 |
COLLIER SERRE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME -1D001143- Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
1D002511 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
27 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 7 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/7/5/5/img/85755.jpg)
28 |
CLIPS CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -639560 Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
641769 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
1D000129 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
1B009557 - WIRING HARDNESS SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
1D001098 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
1D003676 - PASSIVE SENSOR DEVICE Plus d'informationsQuantité requise : 1 |
