Eclatés de véhicule - APRILIA SR 125 SR COMPACT GT 125 E5 2021 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

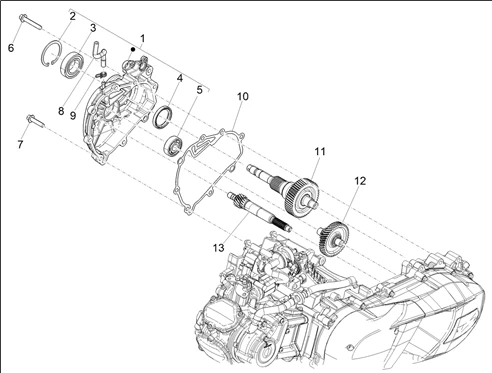

Moteur : 03.255 ENSEMBLE RÉDUCTEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1158/SR_COMPACT_GT_125_E5_2021_(EMEA)_03.255.png)
1 |
1A0029425 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B015963 - SEGMENT CN - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/3/9/3/img/139393.jpg)
3 |
ROULEMENT (30X55X13) DE TRANSMISSION ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -1A005376R Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
B015440 - BAGUE D'ETANCHEITE 38X50X7 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/2/8/4/7/img/92847.jpg)
5 |
ROULEMENT (15X42X13) RADIAL ENSEMBLE REDUCTEUR ORIGINE COMMUN A LA GAMME PIAGGIO -83026R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/8/7/2/img/109872.jpg)
6 |
VIS BRIDE TH (8X50) ORIGINE PIAGGIO COMMUN A LA GAMME -1A001623 Plus d'informationsQuantité requise : 3 |
||||||
|
6 |
VIS BRIDE TH (8X50) ORIGINE PIAGGIO COMMUN A LA GAMME -1A001623 Plus d'informationsQuantité requise : 3 |
||||||
|
7 |
|
||||||
|
8 |
1A006897 - TUYAU RENIFLARD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/9/1/img/72891.jpg)
9 |
COLLIER DE SERRAGE DURITE (8X11) ORIGINE PIAGGIO COMMUN A LA GAMME -CM002904- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/6/9/7/img/94697.jpg)
10 |
JOINT COUVERCLE DE REDUCTEUR ORIGINE PIAGGIO 125 2012> COMMUN A LA GAMME -B016456- Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
1A005130 - AXE ROUE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1A015012 - ARBRE TRNSMISSION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/6/1/7/1/img/206171.jpg)
13 |
ARBRE DE TRANSMISSION PRIMAIRE (Z:14) ORIGINE PIAGGIO 125 MEDLEY, GTS 2016> -1A021236 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
ARBRE DE TRANSMISSION PRIMAIRE (Z:14) ORIGINE PIAGGIO 125 MEDLEY, GTS 2016> -1A021236 Plus d'informationsQuantité requise : 1 |
