Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello E5+ ABS 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

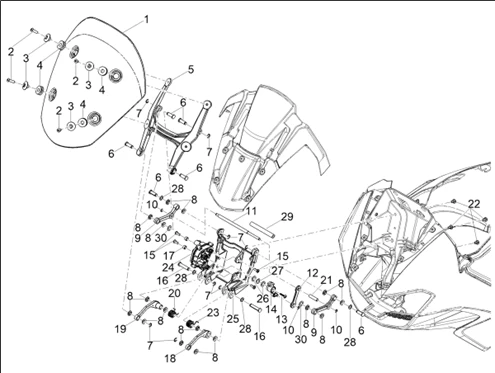

Carrosserie : 02.05 COUPOLE / PARE BRISE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1310/V100_Mandello_E5_ABS_2024_(EMEA)_02.05.png)
1 |
2B009882 - WINDSHIELD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/7/img/71917.jpg)
2 |
VIS BTR TETE BOMBEE (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152137- Plus d'informationsQuantité requise : 4 |
||||||
|
3 |
2B009747 - DOUILLE ENTRETOISE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/8/1/img/73481.jpg)
4 |
CAOUTCHOUC 10X25 ORIGINE PIAGGIO COMMUN A LA GAMME -GU32577910- Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
2B010129 - MACHINED WINDSCREEN SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
2B010134 - WINDSCREEN ACTUATOR UPPER PIN Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/7/6/3/img/109763.jpg)
7 |
CLIPS/CIRCLIPS PARE BRISE ORIGINE MOTO GUZZI V100/ARTICULATION DE RIDELLE ORIGINE PIAGGIO PORTER 2020< -620970 Plus d'informationsQuantité requise : 8 |
||||||
|
8 |
2B010143 - SELF-LUBRICATING BUSH Plus d'informationsQuantité requise : 16 |
||||||
|
9 |
2B012482- MACHINED ACTUATOR ROD Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
620969 - ANNEAU éLASTIQUE Plus d'informationsQuantité requise : 3 |
||||||
|
11 |
2B010132 - WINDSHIELD ACTUATOR PIN Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
2B010304 - FLAP UNIBALL ROD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/0/img/71970.jpg)
13 |
VIS PARKER (5X20) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152329- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
2B010127 - ACTUATOR ROD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/8/3/img/63683.jpg)
15 |
VIS CRUCIFORME (5.1X18) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -00011051801 Plus d'informationsQuantité requise : 4 |
||||||
|
16 |
2B010133 - WINDSCREEN ACTUATOR LOWER PIN Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
2B014340 - CALIBRATED BUSH Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
2B010135 - MACHINED LH LOWER ROD Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
2B010210 - MACHINED RH LOWER ROD Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
2B010139 - RIGHT SPRING Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
2B010668 - CONNECTION SHAFT SPACER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/4/img/71894.jpg)
22 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500- Plus d'informationsQuantité requise : 4 |
||||||
|
23 |
2B010140 - LEFT SPRING Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
2D000809 - DECLENCHEUR Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
2B010128 - MACHINED WINDSCREEN ACTUATOR SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
2B011538 - FLAT WASHER Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU95129240 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/6/4/6/img/110646.jpg)
28 |
RONDELLE RESSORT (8.4X15X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -658837 Plus d'informationsQuantité requise : 4 |
||||||
|
29 |
2B0109316 - HOSE Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
2B013701 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
