Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello E5+ ABS 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

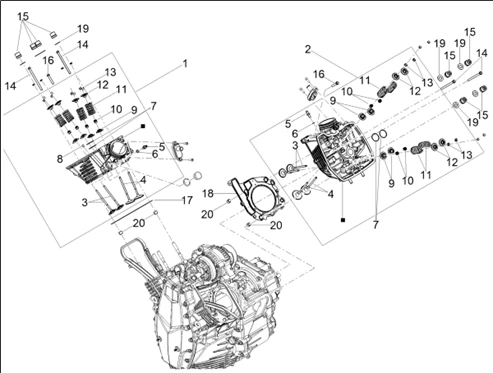

Moteur : 03.10 CULASSE - SOUPAPES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1310/V100_Mandello_E5_ABS_2024_(EMEA)_03.10.png)
1 |
1A025896 - TéTE D.GUIDES DESOUPAPES Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1A025895 - TéTE G.GUIDES DESOUPAPES Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1A023877 - SOUPAPE D'éCHAPPEMENT Plus d'informationsQuantité requise : 4 |
||||||
|
4 |
1A021714 - INLET VALVE Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
1A025386 - RACCORD Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/0/7/img/69507.jpg)
6 |
RONDELLE PLATE (6X10,5X1) ORIGINE PIAGGIO COMMUN A LA GAMME -847239 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
B019103 - O-RING (26.7X1.78) Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
1A022588 - CALIBRATED DOWEL Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1A020032 - BOTTOM CUP Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/4/9/3/img/66493.jpg)
10 |
JOINT/BAGUE DE SOUPAPE ORIGINE PIAGGIO COMMUN A LA GAMME -436438 Plus d'informationsQuantité requise : 8 |
||||||
|
11 |
1A008434 - EXTERNAL INLET VALVE SPRING Plus d'informationsQuantité requise : 8 |
||||||
|
12 |
1A021403 - UPPER CUP Plus d'informationsQuantité requise : 8 |
||||||
|
13 |
1A021968 - DEMI-CLAVETTE SOUPAPE Plus d'informationsQuantité requise : 16 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/2/img/7272_2.jpg)
14 |
VIS TH BRIDE (6X90) ORIGINE PIAGGIO COMMUN A LA GAMME -B016776 Plus d'informationsQuantité requise : 4 |
||||||
|
15 |
1A023219 - HEX. FLANGED NUT Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/6/7/img/66367.jpg)
16 |
VIS BRIDE TH (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -414838 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
1A022909 - CYLINDER HEAD GASKET RIGHT Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
1A022910 - CYLINDER HEAD GASKET RIGHT Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
1A022911 - CYLINDER HEAD GASKET RIGHY Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
1A023907 - CYLINDER HEAD GASKET RIGHY Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
1A022906 - CYLINDER HEAD GASKET LEFT Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
1A022907 - CYLINDER HEAD GASKET LEFT Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
1A022908 - CYLINDER HEAD GASKET LEFT Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
1A023906 - CYLINDER HEAD GASKET LEFT Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
RONDELLE PLATE 10 2B007292- Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/5/2/img/68552.jpg)
20 |
GOUJON CALIBRE 11.8X10 ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA/MOTO-GUZZI ET LES MAXISCOOTER 400-500 CC -825597- Plus d'informationsQuantité requise : 4 |
