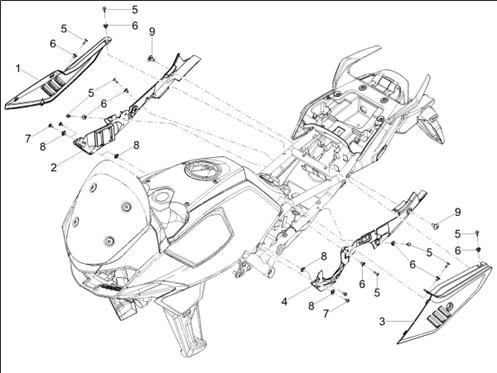

Carrosserie : 02.10 CARROSSERIE CENTRALE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1310/V100_Mandello_E5_ABS_2024_(EMEA)_02.10.png)
1 |
2B009868 - RH COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
2H006524000D23 - FLANC D, BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
2H006524000G59 - FLANC D, GRISE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B009870 - RH INTERNAL COVER Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B009869 - LH COVER Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2H006525000D23 - FLANC G, BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2H006525000G59 - FLANC G. GRISE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B009871 - LH INTERNAL COVER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/6/9/img/71769.jpg)
5 |
RIVET MALE ORIGINE PIAGGIO COMMUN A LA GAMME (ASSOCIE AP8144616) -AP8144563- Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/7/3/img/71773.jpg)
6 |
RIVET FEMELLE ORIGINE PIAGGIO COMMUN A LA GAMME (ASSOCIE AP8144563) -AP8144616- Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/4/img/71894.jpg)
7 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/1/1/9/img/64119.jpg)
8 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -00G04401462- Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
2B009428 FAIRING TAIL BOLT Plus d'informationsQuantité requise : 2 |
