Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello E5 ABS 2022-2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

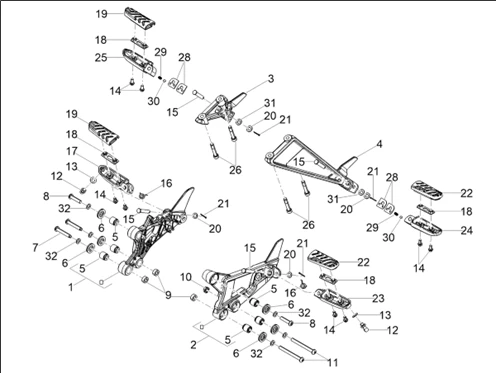

Châssis/coque : 01.02 REPOSE-PIEDS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1188/V100_Mandello_E5_ABS_2022-2023_(EMEA)_01.02.png)
1 |
2B009957 - SEMIASSEMBLED RIGHT FOOTREST SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
2B009958 - SEMIASSEMBLED LEFT FOOTREST SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
2B010483 - MACHINED RH REAR FOOTREST SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
2B010482 - MACHINED LH REAR FOOTREST SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/6/7/8/img/69678.jpg)
5 |
SILENTBLOC REPOSE PIED ORIGINE APRILIA 750 SHIVER 2007>2010/ MOTO GUZZI V100 -853215 Plus d'informationsQuantité requise : 6 |
|||||||||
|
6 |
2B009891 - RUBBER-STEEL WASHER Plus d'informationsQuantité requise : 6 |
|||||||||
|
7 |
1C001860 - VIS Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/7/2/img/67372.jpg)
8 |
VIS TORX (8X30) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -599208 Plus d'informationsQuantité requise : 2 |
|||||||||
|
9 |
2B009639 - SPACER 8,1X16X8 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/5/8/2/2/img/145822.jpg)
10 |
ECROU BRIDE M8 ORIGINE PIAGGIO COMMUN A LA GAMME -2B004511- Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
2B010013 - SCREW M8X75 TORX KEY Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/3/8/img/71438.jpg)
12 |
PIVOT FRICTION REPOSE-PIED ORIGINE PIAGGIO COMMUN A LA GAMME MOTO -AP8121134- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/0/7/img/69107.jpg)
13 |
RONDELLE (8,2X16X2,2) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -834187- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/6/4/4/img/156644.jpg)
14 |
VIS BRIDE TH (6X12) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -2B005143- Plus d'informationsQuantité requise : 8 |
|||||||||
|
15 |
2B009229 PIVOT REPOSE-PIEDS Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/3/1/0/img/72310.jpg)
16 |
RESSORT REPOSE PIED PILOTE ORIGINE PIAGGIO MOTO-GUZZI BREVA, NORGE, STELVIO, V7,V9, V85/APRILIA 750-900 SHIVER -AP8221277 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/8/9/img/71789.jpg)
17 |
REPOSE PIED PILOTE DROIT ORIGINE PIAGGIO MOTO-GUZZI 850-1100 BREVA, GRISO, 1200 NORGE, STELVIO, 750 V7, 850 V9, 940 BELLAGIO/APRILIA 750 SHIVER, MANA, 125 TUONO, 650 PEGASO -2B006170- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/7/1/img/73471.jpg)
18 |
PLAQUETTE DE REPOSE PIED ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA ET MOTO-GUZZI -GU32441210 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/7/5/img/73475.jpg)
19 |
CAOUTCHOUC DE REPOSE PIED DROIT ORIGINE PIAGGIO MOTO-GUZZI NORGE, BREVA, STELVIO, BELLAGIO, V7, NEVADA/APRILIA SHIVER, PEGASO, DORSODURO -GU32443210- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/4/img/73554.jpg)
20 |
RONDELLE 8,4X15X1,8 COMMUN A LA GAMME MOTO GUZZI / APRILIA -GU95008208 Plus d'informationsQuantité requise : 4 |
|||||||||
|
21 |
AP8101928 - GOUPILLE Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/7/6/img/73476.jpg)
22 |
CAOUTCHOUC DE REPOSE PIED GAUCHE ORIGINE PIAGGIO MOTO-GUZZI NORGE, BREVA, STELVIO, BELLAGIO, V7, NEVADA/APRILIA SHIVER, PEGASO, DORSODURO -GU32443211- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/5/5/2/0/img/175520.jpg)
23 |
REPOSE PIED PILOTE GAUCHE ORIGINE PIAGGIO MOTO-GUZZI 850-1100 BREVA, GRISO, 1200 NORGE, STELVIO, 750 V7, 850 V9, 940 BELLAGIO/APRILIA 750 SHIVER, MANA, 125 TUONO, 650 PEGASO -2B006169- Plus d'informationsQuantité requise : 1 |
|||||||||
|
24 |
2B010339 - LEFT FOOTREST LH Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/3/3/1/4/img/203314.jpg)
25 |
REPOSE PIED PASSAGER DROIT ORIGINE PIAGGIO APRILIA 750 SHIVER 2007>900 SHIVER 2017>, 900 DORSODURO2017>, 125 TUONO 2017>, 650 PEGASO 2005>, 1200 CAPONORD 2014>, 850 MANA 2007> -2B010340- Plus d'informationsQuantité requise : 1 |
|||||||||
|
26 |
1C001492 - SCREW Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/0/3/img/71703.jpg)
28 |
PLAQUE FDC REPOSE PIED PASSAGER ORIGINE PIAGGIO COMMUN A LA GAMME -AP8134451- Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/3/7/img/71437.jpg)
29 |
RESSORT DE MAINTIEN REPOSE PIED ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA ET MOTO-GUZZI -AP8121133- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/7/4/img/71274.jpg)
30 |
BILLE D.7 ORIGINE PIAGGIO COMMUN A LA GAMME -AP8110110 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/0/6/img/71406.jpg)
31 |
RONDELLE PLATE (D5) ORIGINE PIAGGIO COMMIUN A LA GAMME -AP8120592 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/6/6/6/img/132666.jpg)
32 |
RONDELLE PLATE (8,4X14,57X1,6) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95005308 Plus d'informationsQuantité requise : 6 |
|||||||||
