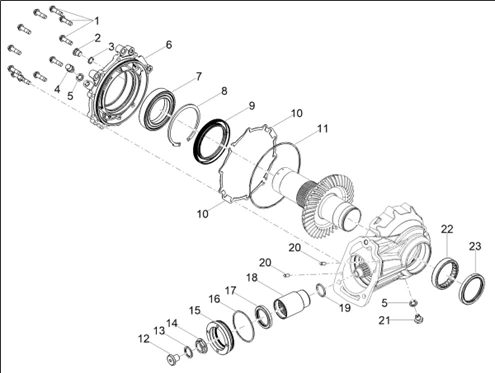

Moteur : 03.35 LA TRANSMISSION ARRIÈRE / COMPOSANTS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1188/V100_Mandello_E5_ABS_2022-2023_(EMEA)_03.35.png)
1 |
2B009252 - HEX HEAD FLANGED M8X20 PRE-IMPREGNATED Plus d'informationsQuantité requise : 11 |
||||||
|
2 |
GU05351230 - BOUCHON HUILE M12X1,5 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/3/8/img/111438.jpg)
3 |
JOINT ETANCHEITE CUIVRE (15.90X12.30X1.20) COMMUN A LA GAMME APE/MOTO GUZZI -224566 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B008491 - BREATHER ASSEMBLY Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/1/6/9/0/img/101690.jpg)
5 |
JOINT (10X18X1.5) BOUCHON DE VIDANGE ORIGINE PIAGGIO POUR MOTO-GUZZI BREVA, GRISO, NEVADA, NORGE, STELVIO, V-7, V-9, V-11, SPORT, CALIFORNIA, AUDACE, ELDORADO, BELAGIO -GU01528930 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
2B008880 - COVER BOX CPL Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
2B008581 - FOUR-POINT CONTACT BEARING Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
2B008583 - SEEGER CIRCLIP J100 X 3V Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
2B009242 - SEALING RING Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
CM259503 - SHOULDER RING S=0.9MM Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
CM259505 - SHOULDER RING S=1MM Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
CM259507 - SHOULDER RING S=1.1MM Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
CM259509 - SHOULDER RING S=1.2MM Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
CM259501 - SHOULDER RING S=0.8MM Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
JOINT TORIQUE (158,42X2,62) DE TRANSMISSION ARRIERE ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU90706958 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
2B010535 - PINION FIXING CUP M14X1 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
GU19355309 - CALE 1,9 MM Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
2B008598 - HEXAGON NUT WITH FLANGE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
2B010893 - RING NUT Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
2B008587 - SEAL RING (O-RING) Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
2B000404 - BAGUE D'ETANCHEITE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
2B008588 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
2B009001 - SEALING RING OR 26X3 Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
B064107 - CYLINDRICAL PIN Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/0/2/2/img/131022.jpg)
21 |
BOUCHON VIDANGE HUILE MOTEUR/BV/PONT ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU31003766 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
2B008578 - DRAWN CUP NEEDLE ROLLER BEARING Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
2B008595 - SEALING RING Plus d'informationsQuantité requise : 1 |
