Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello E5 ABS 2022-2023 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

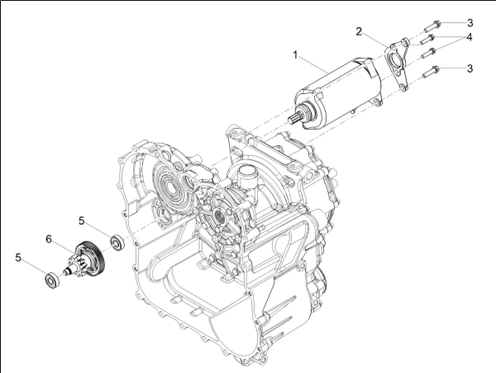

Moteur : 03.29 DÉMARREUR / DÉMARREUR ÉLECTRIQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1188/V100_Mandello_E5_ABS_2022-2023_(EMEA)_03.29.png)
1 |
1A020061 - STARTER MOTOR ASSY Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1A008503 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -874549 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/3/5/img/70535.jpg)
4 |
VIS TH BRIDEE M6X16 ORIGINE PIAGGIO COMMUN A LA GAMME-874555 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1A001359 - BALL BEARING Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
1A022004 - STARTER GEAR SHAFT WITH I.P. Plus d'informationsQuantité requise : 1 |
