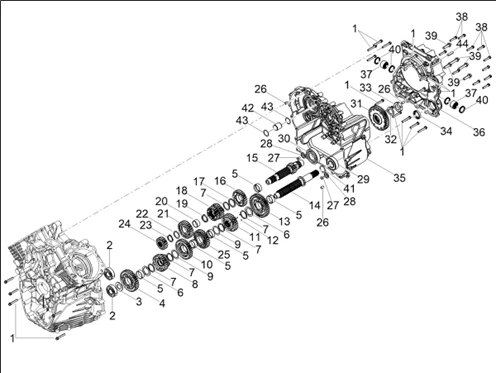

Moteur : 03.18 BOÎTE DE VITESSES - ENGRENAGES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1188/V100_Mandello_E5_ABS_2022-2023_(EMEA)_03.18.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/3/2/img/70532.jpg)
1 |
VIS TH BRIDE (6X40) ORIGINE PIAGGIO COMMUN A LA GAMME -874550 Plus d'informationsQuantité requise : 20 |
||||||
2 |
2A001078R RADIAL BALL BEARING Plus d'informationsQuantité requise : 2 |
||||||
|
3 |
|
||||||
|
4 |
2A001353 - 2ND SPEED GEAR (DRIVEN SHAFT) Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/9/8/img/69598.jpg)
5 |
BAGUE MOBILE BOITE DE VITESSE ORIGINE APRILIA-MOTO GUZZI COMMUN A LA GAMME -849308 Plus d'informationsQuantité requise : 5 |
||||||
|
6 |
849309 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
CLIPS/CIRCLIPS ARBRE BOITE DE VITESSE ORIGINE MOTO GUZZI V7, V9, V85, V100 -1A002604- Plus d'informationsQuantité requise : 5 |
||||||
|
8 |
2A001357 - DRIVEN SHAFT 6TH SPEED GEAR Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
849310 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
2A001238 - 3RD SPEED GEAR (DRIVEN SHAFT) Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
|
||||||
|
12 |
2A001391 - BALL Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
2A001352 - 1ST GEAR (DRIVEN SHAFT) Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
2A001329 - DRIVEN SHAFT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
|
||||||
|
16 |
2A001244 - DRIVERSHAFT 5° SPEED GEAR Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
849424 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
|
||||||
|
19 |
B015040 - RONDELLE D'APPUI Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
974162 - MOYEU Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
2A001319 - DRIVERSHAFT 6° SPEED GEAR Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
849396 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/0/0/6/img/71006.jpg)
23 |
CLIPS/CIRCLIPS EMBRAYAGE ORIGINE APRILIA-MOTO GUZZI COMMUN A LA GAMME -974165 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
2A001242 - DRIVERSHAFT 2° SPEED GEAR Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
2A001239 - 4TH SPEED GEAR (DRIVEN SHAFT) Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/4/2/img/66142.jpg)
26 |
PION DE CENTRAGE (7,5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -277916- Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
B013608 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
28 |
|
||||||
|
29 |
GU92201226 - ROULEMENT A BILLES 25X52X15 Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
1A003038 - DEEP GROOVE BALL BEARING Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
|
||||||
|
32 |
876337 - BELLEVILLE WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
878296 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
B018223 - SEAL RING Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
|
||||||
|
36 |
1A020945 - GEAR BOX COVER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/8/2/4/img/45824.jpg)
37 |
CAGE A ROULEAUX (22X28X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8110067- Plus d'informationsQuantité requise : 2 |
||||||
|
38 |
874551 - VIS BRIDE Plus d'informationsQuantité requise : 11 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/3/1/img/72731.jpg)
39 |
VIS BRIDE TH (8X40) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -B016806- Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/1/5/0/3/img/171503.jpg)
40 |
JOINT SPI (22X28X4) ORIGINE PIAGGIO COMMUN A LA GAMME -2B005214 Plus d'informationsQuantité requise : 4 |
||||||
|
41 |
|
||||||
|
42 |
1A020040 - METALLIC TUBE Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
B019103 - O-RING (26.7X1.78) Plus d'informationsQuantité requise : 2 |
||||||
|
44 |
|
