Eclatés de véhicule - MOTO GUZZI V100 1000 Mandello E5 ABS 2022-2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

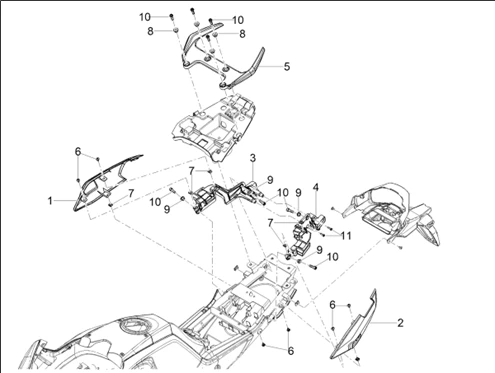

Carrosserie : 02.14 CARROSSERIE POSTERIEURE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1308/V100_Mandello_E5_ABS_2022-2024_(EMEA)_02.14.png)
1 |
2B009872000B03 - RH REAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
2B009872000R02 - RH REAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
2B009872 - RH REAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
2B009872000ND - RH REAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B009873000R02 - LH REAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B009873 - LH REAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B009873000B03 - LH REAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B009873000ND - LH REAR COVER Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
2B009790 - RH BAG SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
2B009763 - LH BAG SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
2B009876 - PASSENGER HANDLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/4/img/71894.jpg)
6 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500- Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/1/1/9/img/64119.jpg)
7 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -00G04401462- Plus d'informationsQuantité requise : 6 |
||||||
|
8 |
2B010707 - HANDLE BUSH Plus d'informationsQuantité requise : 4 |
||||||
|
9 |
2B010312 - FLANGED BUSHING DI 8,2 DE 18 DM 11,5 Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
2B002171 - VIS Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/7/img/71897.jpg)
11 |
VIS CRUCIFORME (5X15) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150509 Plus d'informationsQuantité requise : 2 |
